气动锚索张拉机具

       气动锚索张拉机具

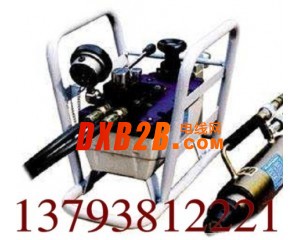

气动锚索张拉机具，构成一组煤矿巷道锚索预应力张拉安装的必备工具。

MQ15-180气动锚索张拉机具:不但实现自动锚固和自动退锚，而且保证了操作安全，提高了工作效率。

气动锚索张拉机具产品特点：气动锚索张拉机具结构合理、性能可靠，操作简单、使用安全，特别适合煤矿井下有防爆要求的场合使用。

 操作程序将钢绞线穿入千斤顶中心孔→卸载阀关闭→起动双向手动油泵→活塞伸出→自动锚紧钢绞线→卸栽阀卸载→

自动退锚→最后千斤顶退出钢绞线。

气动锚索张拉机具主要参数：参数/型号

MQ15-180/55 MQ18-180/55 MQ19-300/60 MQ22-300/60

额定张拉力

180KN 180KN 300KN 300KN

适用钢绞线直径

15.24mm 17.80mm 18.9 mm 21.6 mm

张拉行程

150mm 150mm 150 mm 150 mm

中心孔直径

17.5mm 20.5mm 21 mm 24 mm

承压面积

35.08cm2 35.08cm2 51.0 cm2 68.0 cm2

重量（含油）

17.5kg 17.5kg 25 kg 25 kg

具气源压力(Mpa)

0．4～0．8 0．4～0．8 0．4～0．8 0．4～0．8

具额定压力

55 MPa 55 MPa 60 MPa 60 MPa

油箱容量

2．4L 2．4L 2．4L 2．4L
