达泰以太网无线通讯模块 直接取代网线 应用于远距离控制设备



单价 1800.00 / 件对比
销量 暂无
浏览 41
发货 陕西西安市付款后24小时内
库存 100000件起订1件
品牌 西安达泰电子
外形尺寸 140*47*100
通讯协议 S7 ,PTOFINET, MODBUS协议
材质 黑色铝塑外壳
过期 长期有效
更新 2023-05-24 18:32

联系方式
加关注0

西安达泰电子有限责任公司内贸部

普通会员第12年
资料未认证
保证金未缴纳
详细说明
 西门子S7-1200 PLC之间无线Profinet以太网通信方案



★ 特别声明:文章及方案图片皆为达泰电子原创,转载请标明出处。

西门子S7-1200 PLC 使用Profinet通讯时,一个做Profinet IO控制器,一个做Profinet IO设备。一个Profinet IO控制器可以至多支持16个Profinet IO设备,Profinet通讯不使用通讯指令,只需要配置好数据传输地址,就能够实现数据的交互。在实际系统中,同一个车间里分布多台PLC,通常距离在几十米到上百米不等。在有通讯需求的时候,如果布线的话,工程量较大且不美观,这种情况下比较适合采用无线通信方式。
本方案以西门子S7-1200为例,介绍两台S7-1200 PLC的无线 Profinet通信实现过程。在本方案中采用了兼容Profinet协议的达泰西门子PLC无线通讯终端——DTD418MB,作为实现无线通讯的硬件设备。

一、方案概述

本方案中,用户,无需更改网络参数和原有程序,也不必了解Profinet协议细节,通过西安达泰电子欧美系PLC专用无线通讯终端-- DTD418MB,即可直接替换PLC之间有线以太网通讯,且稳定方便的实现无线Profinet网络。

无线网络图 ▼


无线以太网,工业级无线以太网网关,以太网模块,工业物联网网关,PLC无线通讯模块,西门子无线通讯模块,以太网通信模块,DCS以太网模块,无线网关,网口无线通信模块

二、测试设备与参数

● 西门子PLC型号:S7-1200 × 2台
● 达泰欧美系PLC无线通讯终端——DTD418MB × 2块
● 主从关系:1主1从
● 通讯接口:RJ45接口
● 供电:12-24VDC
● 通讯协议:Profinet协议
● 传输距离:100米,1KM

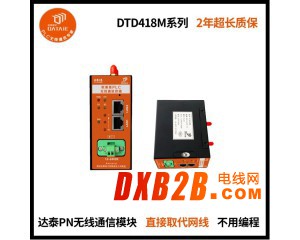

三、达泰欧美系PLC无线通讯终端--DTD418M

达泰DTD418MB采用 2x2 两发两收无线架构,空中传输速率高达 300Mbps,兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议,并采用 OFDM 调制及 MINO 技术,使无线可靠传输距离达到1KM范围内均可使用。
DTD418MB 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统,同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网,将分散不便于挖沟布线的设备连接在一起,不需要编写程序,不需要布线,并且稳定可靠。


无线以太网,工业级无线以太网网关,以太网模块,工业物联网网关,PLC无线通讯模块,西门子无线通讯模块,以太网通信模块,DCS以太网模块,无线网关,网口无线通信模块

■ 主 要 特 征:

◆ 可以直接代替有线以太网线,实现无线组网;

◆ 支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等;

◆ 全数字无线加密传输方式,不插卡无运行费用;

◆ 无需更改程序,即插即用,自适应接口协议;

◆ 二十年工业现场运行经验:可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

四、接线方式

用一根通讯线,一端接入DTD418MB的RJ45接口,另一端接入S7-1200的RJ45接口。

画板 7s.jpg

五、PLC Profinet 通讯组态



1.打开博途软件→创建新项目→添加两个1200PLC(一个做IO控制设备,一个做IO设备)

图片1 (1).png

2.添加完成以后对每个PLC以太网进行参数设置

图片2 (1).png

对于智能设备的以太网接口参数的设置,除了需要设置以太网地址外,还需要设置操作模式、传输区的设置、更新时间

图片3 (1).png
图片4 (1).png
图片5 (1).png

3.主程序简单I/O对应

图片6 (1).png

4.网络组态配置

图片7 (1).png

5.将程序分别下载到2台PLC里面



无线以太网,工业级无线以太网网关,以太网模块,工业物联网网关,PLC无线通讯模块,西门子无线通讯模块,以太网通信模块,DCS以太网模块,无线网关,网口无线通信模块

六、测试方法

2台PLC分别通过以太网线连接达泰西门子PLC无线通讯终端DTD418MB,将天线接好以后,给DTD418MB和PLC供电。当给1号PLC的I点输入信号时,对应的2号PLC的Q点就有输出信号。同样的操作我们可以给2号PLC的I点输入信号,此时对应的1号PLC的Q点就有输出信号。2台PLC之间是通过达泰DTD418MB无线传输完成数据交互。

无线以太网,工业级无线以太网网关,以太网模块,工业物联网网关,PLC无线通讯模块,西门子无线通讯模块,以太网通信模块,DCS以太网模块,无线网关,网口无线通信模块



七、公司介绍

西安达泰电子有限责任公司创立于2002年,是一家集工业无线产品研发、生产、销售于一体的“智”造企业,产品具有“可靠、简单、高效”的特点,能够直接取代传统线缆,实现工业数据信号的无线传输,近20年间,达泰先后获得多项发明被评为,常年与国内top50高校进行产学研合作、水泥供应商,参与一带一路沿线国家建设项目,同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队,为客户提供的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目,投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥,冶炼,发电,煤炭,化工等复杂恶劣的工业场合,平均连续使用寿命超过5年以上。

八、服务介绍

1. 关于产品

我们是厂家;我们没有代理及经销商,请联系西安达泰电子有限责任公司。

2.关于快递

我们合作的快递是:顺丰、京东快递,仓库会根据具体情况安排快递。如顺丰、京东不到或者需要其他快递,请提前主动联系我们沟通解决。

3.关于发货

生产部根据货期安排生产,会在付款后及时安排发货。产品货期以销售合同为准。



4. 售后服务

我公司提供的产品,如因产品质量问题(人为因素损坏除外),自客户收到产品之日起六个月内包换,两年内免费维修,两年后只收取维修成本费用;无论什么问题,均可致电我公司售后技术支持,我们将全力为您解决问题,“以客户为重”是我们达泰一贯秉承的服务理念。
