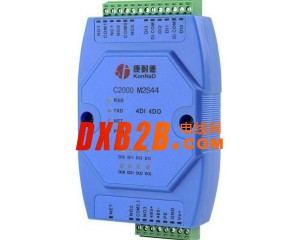

点击图片查看原图
概述
M2S44 开关量点对点以太网I/O服务器可以通过IP网络进行开关量信号传输，完全可以替代现有基于线缆实现信号传输的解决方案。M2S44具备4DI和4DO和一个以太网口。成对使用M2S44可以将4组输入输出信号通过网络传输至PLC或DCS控制系统。
与传统解决的方案不同，如今通过网络进行信号传输不再需要PLC或PC来控制。以太网I/O服务器的硬件可以自动映射所有的物理开关量信号，无需进行梯形图或C语言编程。借助以太网I/O服务器，输入信号可以通过以太网轻松传输至网络另一端，不再需要进行编程或单独的控制器进行控制。提供5年质保服务。
特点：
→4路数字量输入；
→4路数字量输出；
→通过以太网传输物理信号；
→成对使用，一主一从M2S44间点对点开关量传输；
→I/O与系统完全隔离；
→采用Modbus TCP通信协议；
→电源具有良好的过流过压、防反接保护功能；
→丰富的指示灯，全面查看状态，及时排查故障；
→方便安装。
技术参数
|
数字量输入接口 |
DI |
4路干接点输入 |
|
DI保护 |
过压小于240V ，过流小于80mA |
|
|
数字量输出接口 |
DO |
2路C型继电器 2A 30VDC/1A 125VAC(0,1路） 2路集电极开路输出30V 500mA(2,3路） |
|
DO保护 |
过压小于60V,过流小于500mA |
|
|
网络通信参数 |
接口类型 |
RJ-45 |
|
速率 |
10/100M自适应 |
|
|
通信协议 |
Modbus TCP |
|
|
嵌入协议 |
ARP，ICMP，IP，TCP，UDP，DHCP,DNS |
|
|
设置方式 |
设置程序 |
|
|
电源参数 |
电源规格 |
9-24VDC (推荐12VDC) |
|
电流 |
200mA@12VDC |
|
|
电源防雷 |
1.5kW |
|
|
功耗 |
小于2W |
|
|
电源过压，过流 |
60V，500mA |
|
|
工作环境 |
工作温度、湿度 |
-25~85℃，5~95%RH，不凝露 |
|
储存温度、湿度 |
-60~125℃，5~95%RH，不凝露 |
|
|
其他 |
尺寸 |
72.1*121.5*33.6mm |
|
保修 |
5年质保 |
