CFW R58

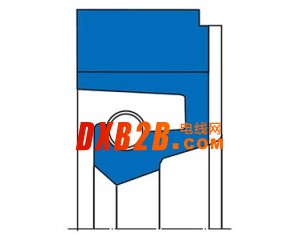

夹织物增强的油封外缘肩部与纯橡胶密封唇一体化设计

弹簧预加载油封唇部设计



CFW R58的产品优点

密封圈的周边有槽，方便从外侧加润滑油。R58型是专门开发使用于研磨机，以满足黄油润滑轴承的特殊要求

由夹织物构成的油封外缘特别结实，静态密封好

密封唇部具有持久的径向压力接触

密封唇高度抗磨



CFW R58的推荐应用

研磨机



CFW R58的材料配方

  密封唇             油封外缘肩部                    弹簧

80 NBR B241     不浸透的棉织物 B4 B248            ST 1.4571



CFW R58的工作条件

介   质                         80 NBR B241

                                 温度范围

矿物油                          -30 … +100

  水                            +5 … +100

滑脂类                          -30 … +100

轧辊油乳剂                        请咨询

压力 MPa                           0.05

旋转速度v （m/s）                   15

其他介质请咨询，各种参数不要同时使用在最大值。





CFW R58的表面加工精度

峰谷高度                Ra                     Rmax

接触表面            ≤0,6 μm                ≤2,5 μm

腔     体           ≤4,0 μm                ≤15,0 μm

密封接触表面处要垂直进给“无向”研磨加工，以避免因机械加工产生的螺旋线导至产生泄漏。表面硬度必须接近60HRC（最小淬硬厚度0.5mm）。随着圆周速度增加，要适当加大接触面的峰谷高度Ra，表面不要过于光滑，以便形成适当的油膜，推荐值为：Ramin＝0.1μm。在切削深度c＝Rz/2和基准线Cref＝0％时，表面支承长度比Mr>50％至最大90％。研磨表面凸起、刮痕以及气孔都须避免。



公差

? nominal D                       D

 ≤500 mm                         H8

 ≥500 mm                    +0,0004 x D



总偏心度

轴与腔体之间允许的总偏心度（静态和动态偏心度）取决于油封的截面结构设计和圆周线速度。如需要，我方愿意提供推荐值。



CFW R58的安装与装配

对于R58夹织物油封，腔体必须是轴向的，方便油封轴向装配并保证油封较小的倾斜。

为了密封功能可靠，R58的实际轴向宽度都是大于名义尺寸的。R58油封必须轴向压缩至“L”尺寸。开式腔体须带有盖板和用拧紧螺钉盖住。适当的压缩变形力对于R58使用是必要的。盖板和拧紧螺钉都要适当地设计。请咨询推荐值,其他详细资料请咨询企业工程师，联系方式见文末。



新设计的腔体推荐值

   d                油封断面S                     L

>100 mm              20 mm                      16 mm

>250 mm              22 mm                      20 mm

<450 mm              25 mm                      22 mm

>750 mm              32 mm                      25 mm
