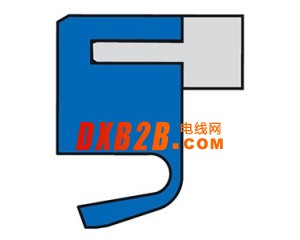

CFW HTS II

适用于敞开式沟槽。对比传统的几何形状，明显地降低了

密封唇的预载荷量，防漏能力高。



CFW HTS II 的产品优点

低摩擦力矩

干启动特性好

间隙量小

容易清洁

易于与腔体配合



CFW HTS II 的推荐应用

旋转泵，搅拌机，齿轮箱，风扇，压缩机，搅拌机，机床



CFW HTS II的材料配方

PTFE－carbon (石墨)   达到KTW（饮用水）和BAM（氧气）标准

PTFE－Ekono（聚对羟基苯甲酸酯）  经过TNO以及营养和食品研究所（NL）评估，可以用于食品

夹持环                         采用不锈钢



CFW HTS II的工作条件：

温     度  –20 … +200 °C

速     度  最大v＝18 m/s，0.15 MPa 压力

绝对压力  0,6 MPa

假如使用在无压状态下，就允许使用更高的圆周速度。在受压/真空交替的工况下使用，有特殊型号产品供应。



CFW HTS II的装配与安装：



表面和硬度

峰谷高度                  Ra                   Rt

沟槽                   <1,8 μm              <10,0 μm

轴，经研磨后去导向线  0,1 … 0,2   μm 0,5 … 1,0 μm

接触面硬度            45 … 60 HRC, 淬硬深度大于0.5mm

滑动接触面的硬度必须达到HRC30以上。

在切削深度c＝Rz/2和基准线Cref＝0％时，表面支承长度比Mr >50％至最大90％。



公差配合

腔体座孔    轴         轴径向最大*偏心

H8          h11           ±0,05 mm

随着速度的增加，偏心量要更严格地限制。请咨询,咨询电话见文末。



装配与安装

仔细装配乃是保证油封密封功能正确的先决条件。→其他详细资料请咨询企业工程师，联系方式见文末
