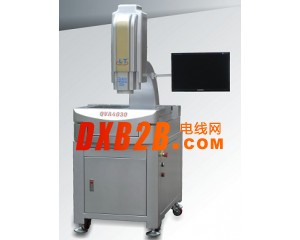

点击图片查看原图
l 进口航空铝材，保证具有极高的稳定性及刚性。
l 日本THK精密线性导轨和THK研磨级滚珠螺杆，配松下高性能伺服马达全闭环控制，高稳定性、高精度、高速度
l 美国TEO高分辨率彩色摄像机200万像素,保证拥有高品质的测量画面。
l 自动变倍镜头,改变倍率后不需要重新校正。
l 可程控三环八区LED表面冷光源、直轴轮廓冷光源，使光源对测量要求的适性更加强大。
l 美国GSI精密光学尺0.0005mm。
l 自主研发功能强大的全自动3D测量软件，可编程自动测量。
l 可选配英国Renishaw接触式探头或日本基恩士激光测头。
l 整机保修24个月。
技 术 规 格
H型：选配激光测头组；T型：选配接触测头组
|
仪器型号 |
QVA2020 |
QVA3020 |
QVA4030 |
|
|
仪器参数 |
||||
|
测 |
X |
200 |
300 |
400 |
|
Y |
200 |
200 |
300 |
|
|
Z |
150 |
150 |
150 |
|
|
工 |
硬铝合金台面 |
356*356 |
456*356 |
500*460 |
|
玻璃台面 |
260*260 |
360*260 |
460*340 |
|
|
承重 |
30kg |
30kg |
35kg |
|
|
影 |
测量速度 |
MAX:600mm/s |
||
|
CCD |
美国TEO高分辨率彩色摄像机200万像素 |
|||
|
变焦物镜 |
全自动变倍镜头0.7－4.5X(选配同轴光) |
|||
|
视频放大分倍率 |
30－230X |
|||
|
工作距离 |
82mm |
|||
|
显示分辨率 |
0.0001mm |
|||
|
测量精度(μm) |
XYZ轴≦(3+L/200)um,Z轴≦(4+L/200)um |
|||
|
重复精度 |
1.5um |
|||
|
外形尺寸（mm) |
800*500*1650 |
900*550*1650 |
1000*650*1650 |
|
|
仪器重量(kg) |
120kg |
160kg |
195kg |
|
|
照明 |
可程控三环八区LED表面光及直轴轮廓光 |
|||
|
电源 |
220V±10%(AC) 50HZ 电流大于15A |
|||
|
保修期 |
24个月 |
|||
