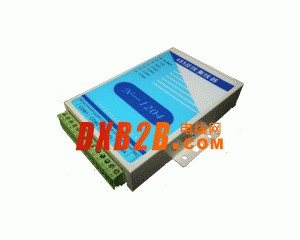

485集线器

N-1204型485集线器主要用于解决复杂大型485总线通信星型布线问题，依据485总线布线规范，485线路必须依照菊花链总线式拓扑结构，但是在大型485总线网络中，星型布线更加方便简洁，更节约成本。485集线器将单个485端口扩展出多个485端口，每个端口独立驱动，相互隔离，在物理上分割为多条独立的485总线，使得485线路能够采用星型拓扑结构布线并符合485总线布线规范。

N-1204型485集线器产品特点：
具备独立RS-232串口，能够直接与计算机串口通信。
RS-485端口带有600W防雷保护。
端口之间带有3000V光电隔离芯片以及DC/DC电源隔离保护相互之间不被干扰，实现真正意义上的电气隔离。
每个RS-485端口独立驱动,每条485总线在物理上视为一条独立的485总线。
RS-485端口带有开路短路保护功能，一旦某个端口出现问题，相应端口指示灯红灯警告。

N-1204型485集线器技术参数：
电源
     输入电压  220VAC交流输入或者9～36VDC直流输入
     输入电流  500mA
     额定功率  小于6W
工作环境
     工作温度  -20℃～60℃
     存储温度  -20℃～70℃
     相对湿度  5％—95％（无凝露）
通信距离
     RS-232  小于15米
     RS-485  小于1200米
接口型式
     RS-232  DB9工业接口
     RS-485  工业接线端子
接口保护
     防雷保护  600W防雷保护
     光电隔离  3000V高速光耦
     静电保护  15KV防静电保护
机械结构
     外观尺寸  120mm*80mm*25mm
     安装方式  壁挂式安装
     外壳  金属外壳，IP30保护等级
     485端口数  四路
接口定义
     RS-232  TXD,RXD,GND
     RS-485  485+,485-,GND
通讯参数
    波特率  300～115200bps,通信速率自适应
    工作方式  异步通信，支持点对多点通信，支持两线半双工
    数据流向  数据流向自动控制，支持数据双向通信
