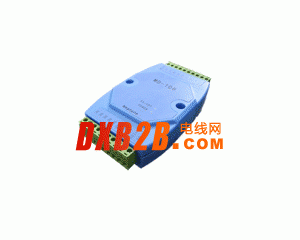

模拟量输入模块

模拟量输入模块，模拟量采集模块，4-20毫安电流采集模块，模拟量转485采集模块是一款将远程现场的模拟量信号采集至计算机的设备，其利用RS-485总线作为数据通信线路，能够同时将八路模拟量输入至模块，并通过RS-485总线传输至计算机。由于采用RS-485接口作为通信接口，其能够多个模块组合传输更多路数模拟量信号，并且能够在485线路上分散配置，采用地址码进行区分，通信速率9600bps,其他波特率可定制，采用Modbus RTU通信协议。

模拟量输入模块产品特点：
采用工业接线端子，DIN导轨安装方式，适应工业现场使用。

支持9～36VDC电源弹性输入，适用于工业现场多种电源规格。

采用标准ModbusRTU协议，可以直接接入到基于Modbus通信的系统中使用，无需做大的改动。

采用RS-485总线作为通信线路，支持多个设备并联，可扩展性好，方便灵活配置。

模拟量输入模块技术参数：
工作环境
   工作温度  0℃～60℃
   存储温度  -20℃～70℃
   相对湿度  5％—95％（无凝露）
通讯参数
   波特率  300～115200bps,默认9600bps，其他波特率可定制
   工作方式  异步通信，支持点对多点通信，支持两线半双工
   数据流向  数据流向自动控制，支持数据双向通信
通信距离
   开关量
   RS-485  小于1200米
机械结构
   外观尺寸  88mm*33mm*17mm
   安装方式  导轨式安装
   外壳  塑料外壳
接口保护
   防雷保护  600W防雷保护
   光电隔离  3000V高速光耦
   静电保护  15KV防静电保护
接口定义
   干接点  IN,GND
   RS-485  485+,485-,GND
模拟量参数
   输入信号低电平
   输入信号高电平
   采样频率  20次/秒
   模拟量信号  4～20mA/0～5V
   支持协议  Modbus RTU
   模拟量路数  8
接口型式
   干接点  工业接线端子
   RS-485  工业接线端子
电源
   输入电压  9～36VDC直流输入
   输入电流  300mA
   额定功率  小于2W
