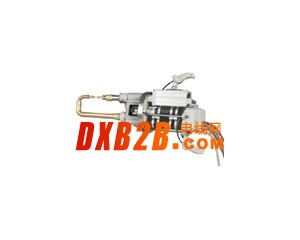

点击图片查看原图
一.产品说明：
1.变压器焊钳联体设计铝合金机身，体积小、重量轻，有效功率大大提高。
2.各种电极臂形式更换，适合不同形状工件的焊接。
3.广泛用于汽车制造、金属家具、农机、厨具、冰箱冷气制造、金属钣金行业.
2.各种电极臂形式更换，适合不同形状工件的焊接。
3.广泛用于汽车制造、金属家具、农机、厨具、冰箱冷气制造、金属钣金行业.
二.产品用途
DN2系列悬挂点焊机，属于移动点焊设备，适用于工件固定，焊机移动点焊的场合，用于固定式点焊机不能或不方便焊接的点焊操作中，焊接厚度一般为0.5～4.5mm，特殊情况下最大焊接厚度可达5.5mm，可焊接碳钢板、镀层碳钢板、不锈钢板及其它需要电阻焊的场合。
三.使用条件
1.冷却水源：冷却水源压力0.2～0.3 MPa，流量应满足焊机技术要求，水质符合工业用水标准，进水温度5～30℃；
2.压缩空气：气源压力0.8 MPa，流量应满足焊机技术要求；
3.电源：380V交流电源，品质要求：电压380V�10%，频率：50Hz�2%；
4.接地装置，在焊机附近有良好的，独立于电源的接地装置。
技术参数：
|
型号规格
|
DN2-25
|
DN2-40
|
DN2-63
|
DN2-25
|
DN2-40
|
DN2-63
|
|
结构特征
|
X4H
|
X4H
|
X4H
|
C4H
|
C4H
|
C4H
|
|
额定容量KVA
|
25
|
40
|
63
|
25
|
40
|
63
|
|
电源电压V
|
380
|
380
|
380
|
380
|
380
|
380
|
|
负责持续率%
|
50
|
50
|
50
|
50
|
50
|
50
|
|
次级空载加压V
|
4.8
|
6.8
|
7.9
|
4.8
|
6.8
|
7.9
|
|
最大短路电路KA
|
19
|
25
|
31
|
19
|
25
|
31
|
|
电极臂间距mm
|
根据要求定做
|
90
|
90
|
90
|
||
|
电极工作行程mm
|
20
|
20
|
20
|
20
|
20
|
20
|
|
电极辅助行程mm
|
70
|
70
|
70
|
45
|
45
|
45
|
|
电极
|
13*30
|
16*40
|
16*40
|
13*30
|
16*40
|
16*40
|
|
气源压力Mpa
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
|
最大电极力N
|
3500
|
3500
|
3500
|
3000
|
3000
|
3000
|
|
耗气量m3/h
|
10
|
12
|
12
|
10
|
12
|
12
|
|
最大焊接厚度
|
1.5+1.5
|
2+2
|
2.5+2.5
|
1.5+1.5
|
2+2
|
2.5+2.5
|
|
冷却水流量L/min
|
3
|
4
|
4
|
3
|
4
|
4
|
|
重量Kg
|
55
|
65
|
90
|
55
|
65
|
75
|
