①电机转子电流信号Ia,Ib,Ic，此信号由电流互感器取得，电机转子的每一相电流要使用一个电流互感器,电流互感器的电流方向向下,电流互感器上有4根信号连线，分别是+15V,Vcc,-15V,Vout，其中+15V,Vcc,-15V由控制板输出给互感器作电源，互感器的Vout为输出给控制板的电流信号；
电机转子a相电流信号由电流互感器TA1取得，b相电流信号Ib由TA2取得，c相由电流信号Ic由TA3取得，端子号分别为15、23、31。其信号幅值均为4V左右，为与电机转子电流同相位、同频率的正弦波；
②同步电压信号F1,F2系由变压器B3输出给控制板的交流~10V左右电压信号，端子号为01,03；
③温度联锁信号Ｔ，这个信号用来探测可控硅的温度，当可控硅的温度超过规定的限制温度时，此信号变为高电平，输入给控制电路板。这个信号是一个常闭点，高电平有效，端子号为51,57，在正常情况下T为低电平，温度传感器装在可控硅散热器的槽中；
④B52~B58系由变压器Ｂ5输出给电源板的交流~20V,~8V电压信号, B41~B46系由变压器Ｂ4输出给电源板的交流~12V电压信号,电源板输出5组直流电压:+5V电压信号（端子号为07,05），+15V电压信号(端子号为09)，Vcc（端子号11），－15V电压（端子号13）,+18V电压（端子号49,47）+12V电压（端子号10v1,VEE1;10V2,VEE2;10V3,VEE3）；
⑤220V交流电压信号（端子号为1X1），此信号给控制板上的固态继电器的触点供电。
B、输出信号有：
① 输出给触发电路板的触发允许信号V1,V2,V3,V4,V5,V6，端子号分别为79,81,85,87,91,93，这些信号均是幅值为5V左右的开关电压信号,触发电路板输出给可控硅的触发信号101~124,两根信号线为一组控制一个可控硅,当有触发信号时,每组触发信号均为０.１Ｖ~０.２V左右的直流信号,如果断开触发信号与可控硅的连接,每组触发信号均为７Ｖ~８Ｖ左右的直流信号；
② 控制板备妥的输出信号，端子号为69，为一个220V的交流电压信号,此信号系1X1经由固态继电器的常开触点传来,如果触发板上有触发信号输出,则备妥信号应闭合。
C、控制信号检测流程
１、 检查进相机输入电源Ｕ,Ｖ,Ｗ,Ｎ(交流３８０Ｖ);
２、 检查进相机空气开关Ｑ;
３、 检查进相机熔断保险;
４、 检查进相机可控硅Ｖ１~Ｖ１２,可控硅带散热器的两端为阳极A与阴极K,正常情况测量阳极A与阴极K是不导通的,如果导通则可控硅被击穿,中间一端是控制极G,正常情况测量控制极G与阴极K之间有10~30欧的小电阻,如果不导通则可控硅门极开路；
５、 检查进相机电抗器Ｌ１~Ｌ６与变压器Ｂ１~Ｂ５的线圈与对地绝缘;
６、 检查进相机交流接触器ＫＭ２,ＫＭ３,ＫＭ４的主触头与辅助触点;
７、 检查进相机热过载继电器ＫＲ的常闭辅助触点,正常情况应是闭合;

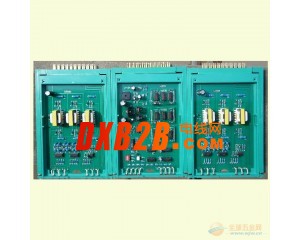

８、 合上空气开关Q, 检查进相机电源板,控制板,触发板上指示灯的显示情况,正常情况下电源板六个指示灯都亮,控制板第一个指示灯亮,触发板第一个指示灯闪亮,当电机起动后,控制板后三个指示灯开始有规律交替闪亮,稍等一会,触发板六个指示灯都在闪亮;
９、 检查进相机控制板备妥输出信号(端子号６９),正常情况下输出有触发信号以后,备妥信号有~２２０Ｖ电压,
１０、 检查进相机触发板输出触发信号,正常情况下在线测量每组触发信号有直流电压 ０.１~０.２Ｖ左右;
１１、 检查进相机交流接触器控制回路,正常情况下按进相按钮交流接触器能吸合,并且能自保,按退相按钮,交流接触器能退出.
D、故障显示与处理方法
.进相机触发板六个指示灯（发光二极管）具有故障指示功能。进相机因故障退相后，指示灯所指示故障如下表:
ZP智能化静止进相机故障诊断一览表
|
序号 |
故障 |
故障原因 |
故障诊断顺序 |
|
1 |
触发板六个指示灯正常闪亮而不能进相 |
|
1） 控制板备妥输出信号是否正常; 2） 检查与电机联锁线是否正常； 3） 检查热过载电流继电器是否动作； 4） 检查交流接触器ＫＭ４，ＫＭ３控制回路与触点是否接触良好。 |
|
2 |
自动退相后触发板上有指示灯亮 |
|
1） 按下复位按钮复位； 2） 关断主控板电源复位； |
|
3 |
触发板第三个 指示灯亮 |
温度故障 |
1）可控硅温度是否过高，温度过高，等温度降低后再试进相操作； 2）温度传感器是否完好，主控板T和VDD两脚是否有+18V电压，有+18V电压可短接T和VDD两脚试运行； 3）主控板是否完好。 |
|
4 |
触发板第四个 指示灯亮 |
电源故障 |
1） 进相机是否有输入电源，熔断器是否完好； 2） 同步变压器输出是否正常； 3） 主控板F1和F2脚是否有AC11V左右电压； |
|
5 |
触发板第五个 指示灯亮 |
断相故障 |
1） 主控板±15V, VDD电压是否正常；电流互感器TA1,TA2,TA3的输出Ia,Ib,Ic是否有电压信号； 2） 接触器KM3主触头是否接触良好。 3） 触发板输出触发信号是否正常。 |
|
6 |
触发板第一个或第六个指示灯亮 |
信号故障 |
1） 主控板＋15V，-15V是否正常； 2） 电流互感器是否正常; 3） 主控板是否完好。 |
