串口服务器

1．1      产品特色

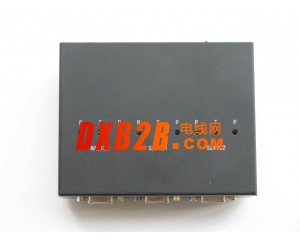

SC-NET协议转换器是为将各种终端(如RS232、TTL串行通讯)接入局域网而开发的产品。转换器内置嵌入式操作系统和TCP/IP协议栈，可以自主处理TCP/IP协议以及以太网协议，完全符合在线实时通讯或TCP/IP协议小数据量（一个数据报1470byte）通讯方式；通过软件可以设置转换器的IP 地址、网关地址、子网掩码，可以设定串口波特率；使用本转换器可以直接将只有串行接口的各种终端产品直接连接到局域网中，使服务器可以远程控制，缩短底层和上层的软件的开发周期，节省通讯费用。

1．2 应用场合

1）    工业/工厂自动化系统

2）    电信通讯系统

3）    银行、保险系统

4）    远程分散式设备控制

5）    智能自动报警消防联动系统

6）    楼宇自动控制系统

8）    网络家电

1．3 技术指标

C P U： 嵌入式高性能低功耗型。

存 储 器： 32Kbyte RAM。

串行接口： RS232或者TTL电平串行接口，无校验，无流控，8位数据位方式，提供Data灯指示工作状态。

波 特 率： 4800——38400bps，用户可以修改。

网络接口： 10Mbps以太网标准接口，支持TCP/IP协议栈的所有协议，支持以太网802.3帧格式，提供link灯和data灯指示工作状态。

网络通讯方式：支持TCP通讯方式和UDP通讯方式，用户自行选用，TCP只能一对一进行数据传输，UDP可以一对多进行数据传输。

端 口 号： TCP协议端口号为1024(出厂默认)，UDP协议端口号为1025(出厂默认) 。(可通过软件设置)

电    源： 75mA@5VDC(端子)或者100 mA@9VDC (插孔)

外型尺寸：115mm(长)×75mm(宽)×25mm（高）
