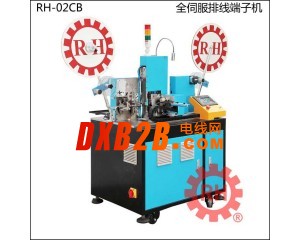

全自动排线机 RH-02CB



产品特点：

通用性广：主要是用于压着：PH、XH、EH、ZH等彩排线束端子，SUV、SM、VH、杜邦等条形连接器用排线端子。

自动化：全自动化生产、保证了送料、分线、切断、剥皮精准、压着力均衡、无须人手参与，从而节约劳动成本。

精度高：采用松下伺服电机驱动，松下PLC和人机界面为核心的控制系统，使机台的运行连贯性，稳定性更高，精确度达0.1mm，比步进电机更有品质保证。

稳定性好：本机端子压着采用伺服电机打端，压着力均衡、拉力稳定、压着端子整齐、一致性好、产品质量有保证、机器运行可时续、稳定、成品率高，保证了线束、排线导通性能。

打端方式多样：使用转向机构，可切换排线两端的端子压着力方向，可单、双打，正反面打，间隔打。

占地少：每台设备占地1平方米，是同行业中占地最小的，节约了厂房租金。

高效率：压着19000psc/H(MAX)。

调节简单：傻瓜化，触摸屏操作，参数设定及操作全程傻瓜化，一目了然，普通员工只须简单培训，即可一人操作数台机器。



型号：RH-02CB

产能：19000PCS/H(20P)

适用线径：0.8mm-2.5mm（2468线、蓝、红、白、灰排、彩排等）

加工长度：65mm-9999mm

剥皮长度：1mm-15mm

切断精度：±0.2mm

压着能力：可调

最大排线P数：20PCS

最大线宽：28mm

检测装置：端子有无入线装置

辅助功能：预送装置、端子、废纸收卷装置

特殊功能：单头打、双头打、间隔打、正反打

工作电压：220V   50/60HZ

额定电流：10A

功率：2000W

工作气压：0.6MP（气源需要干燥过滤）

安放空间：1平方米

机器尺寸：L800×H1200×W600mm

机器重量：200KG
