产品介绍

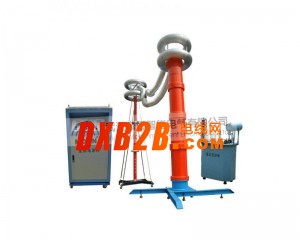

变频串联谐振由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
主要用于以下方面：
1、6kV-500kV高压交联电缆 的交流耐压试验
2、发电机 的交流耐压试验
3、GIS和SF6开关 的交流耐压试验
4、6kV-500kV变压器 的工频耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验
变频串联试验装置的优点
1.操作简单，体积小，重量轻，非常方便现场使用及搬运（体积与重量约为传统试验变 压器的1/10～1/30；
2.对现场电源要求低；
3.试验等效性好；
4.特有低谐波专利技术，武高所实测谐波含量低于0.3%，远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤；
5.通过权威机构--武汉高压研究所严格的型式试验鉴定，确保人员及设备安全； 在东北电科院组织的2008年全国设备大比武中名列前茅；
6.符合国标要求有监测峰值功能，可实时监测高压试验波形；
7.一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简单易用；
8.自带微型打印机，随时打印保存试验数据；
