产品介绍

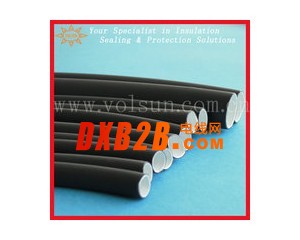

由辐射交联聚烯烃材料和热熔胶双层构成，外层聚烯烃绝缘、阻燃、理化电气性能优异，内层热熔胶能缓冲机械应变和密封性强。主要功能是绝缘、密封、防水、防腐、防漏气等，广泛应用于各类线束、电线电缆和金属管棒等的密封绝缘、防水防腐等领域。
l 产品特点
² 执行标准：AMS-DTL-23053/4兼容UL 224
² 热缩倍率：3:1、4:1
² 高阻燃、环保、抗紫外线
² 收缩温度：70℃～125℃
² 使用温度：-45℃～135℃
² 环保标准：RoHS
² 标准颜色：外层黑色，内层白色
l 聚烯烃外层技术指标 Volsun Electronics Technology
|
性能 |
指标 |
测试方法/条件 |
|
拉伸强度 |
≥12MPa |
ASTM D 2671 |
|
断裂伸长率 |
≥300% |
ASTM D 2671 |
|
热老化后拉伸强度 |
≥8.4MPa |
175℃×168h |
|
热老化后断裂伸长率 |
≥100% |
175℃×168h |
|
轴向变化率 |
-8%～+8% |
ASTM D 2671 |
|
阻燃性 |
30秒内自熄 |
AMS-DTL-23053/4 |
|
热冲击 |
无裂纹，无滴落 |
ASTM D 2671，250℃×4h |
|
击穿强度 |
≥15kv/mm |
IEC 60243 |
|
体积电阻率 |
≥1014Ω.cm |
IEC 60093 |
l 热熔胶内层技术指标 Volsun Electronics Technology
|
性能 |
指标 |
测试方法/条件 |
|
软化点 |
95±5℃ |
ASTM E 28 |
|
吸水率 |
＜0.5% |
ASTM D 570 |
|
剥离强度(胶对PE) |
≥120N/25mm |
ASTM D 1000 |
|
剥离强度(胶对AI) |
≥80N/25mm |
ASTM D 1000 |
l 3:1产品规格表 Volsun Electronics Technology
|
规格 |
供货内径D(mm) |
全缩后尺寸(mm) |
标准包装 |
||
|
内径d |
平均总壁厚w1 |
胶层壁厚w2 |
(米/盘，米/根) |
||
|
Φ3.2 |
≥3.2 |
≤1.00 |
0.90±0.15 |
0.35±0.10 |
200 |
|
Φ4.8 |
≥4.8 |
≤1.60 |
1.00±0.15 |
0.40±0.10 |
100 |
|
Φ6.4 |
≥6.4 |
≤2.20 |
1.25±0.15 |
0.45±0.12 |
100 |
|
Φ7.9 |
≥7.9 |
≤2.70 |
1.30±0.15 |
0.50±0.12 |
100 |
|
Φ9.5 |
≥9.5 |
≤3.20 |
1.40±0.15 |
0.50±0.12 |
50 |
|
Φ12.7 |
≥12.7 |
≤4.20 |
1.70±0.15 |
0.50±0.12 |
25 |
|
Φ15.0 |
≥15.0 |
≤5.20 |
1.80±0.15 |
0.55±0.15 |
25 |
|
Φ19.1 |
≥19.1 |
≤6.30 |
1.95±0.15 |
0.55±0.15 |
25 |
|
Φ25.4 |
≥25.4 |
≤8.50 |
2.05±0.20 |
0.55±0.15 |
25 |
|
Φ30.0 |
≥30.0 |
≤10.20 |
2.20±0.20 |
0.60±0.15 |
1.22 |
|
Φ39.0 |
≥39.0 |
≤13.50 |
2.50±0.20 |
0.60±0.15 |
1.22 |
|
Φ50.0 |
≥50.0 |
≤17.00 |
2.80±0.25 |
0.70±0.15 |
1.22 |
注：可按要求订制特殊尺寸及包装。
l 4:1产品规格表 Volsun Electronics Technology
|
规格 |
供货内径D(mm) |
全缩后尺寸(mm) |
标准包装 |
||
|
内径d |
平均总壁厚w1 |
胶层壁厚w2 |
(米/盘，米/根) |
||
|
Φ4.0 |
≥4.0 |
≤1.0 |
1.05±0.30 |
0.50±0.20 |
200 |
|
Φ6.0 |
≥6.0 |
≤1.5 |
1.15±0.30 |
0.50±0.20 |
100 |
|
Φ8.0 |
≥8.0 |
≤2.0 |
1.55±0.30 |
0.60±0.25 |
100 |
|
Φ12.0 |
≥12.0 |
≤3.0 |
1.75±0.30 |
0.60±0.25 |
25 |
|
Φ16.0 |
≥16.0 |
≤4.0 |
2.00±0.35 |
0.70±0.30 |
25 |
|
Φ20.0 |
≥20.0 |
≤5.0 |
2.30±0.40 |
0.70±0.30 |
25 |
|
Φ24.0 |
≥24.0 |
≤6.0 |
2.60±0.40 |
0.75±0.30 |
25 |
|
Φ32.0 |
≥32.0 |
≤8.0 |
3.00±0.50 |
0.90±0.30 |
1.22 |
|
Φ52.0 |
≥52.0 |
≤13.0 |
3.35±0.50 |
0.95±0.30 |
1.22 |
注：可按要求订制特殊尺寸及包装。
