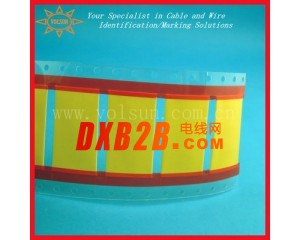

产品介绍—军标级高温耐油热缩标识管
为高温耐油线缆标识要求设计，采用交联环保性聚烯烃热缩材料制成。有2:1和3:1两种收缩倍率可供用户选择。热收缩标识套管具有优异的抗油性，尤其适用于长时间与高温烃类油品接触的电线电缆的标识，广泛应用于航空航天、高速铁路、潜艇轮船以及建筑行业。产品印字的耐擦、耐磨性能优异，在热缩前后即使遇到清洗剂或燃油的侵蚀，色码牢固性仍然符合SAE-AS 81531和MIL-STD-202F/215J的要求，军标级高温耐油热缩标识管保持永久性标识效果。
产品特点—军标级高温耐油热缩标识管
热收缩标识套管耐高温燃油、润滑油以及其它有机溶剂，耐油等级达70℃×168h以上
热收缩标识套管高耐温等级，额定温度135℃
热收缩标识套管有极高阻燃性，VW-1级
热收缩标识套管环保性能符合RoHS标准
热收缩标识套管有极高可靠性，永久性标识
热收缩标识套管热感灵敏，收缩快
热收缩标识套管任意印字，电脑设定字符和商标图案
技术指标—军标级高温耐油热缩标识管
|
性能 |
指标 |
测试方法/条件 |
|
||
|
项目 |
单位 |
状态 |
|
||
|
拉伸强度 |
Mpa |
老化前 |
≥13.8 |
ASTM G 154,MIL-DTL-23053E |
|
|
热老化/泡溶剂后/紫外线老化 |
≥11.1 |
|
|||
|
断裂伸长率 |
% |
老化前 |
≥200 |
|
|
|
热老化/泡溶剂后 |
≥100 |
|
|||
|
正割模量 |
Mpa |
老化前 |
≥173 |
ASTM D 882 |
|
|
耐电压 |
V |
老化前/老化后 |
2500V，60秒不击穿 |
IEC 243,ASTM G 154 |
|
|
击穿强度 |
MV/m |
老化前 |
≥19.7 |
|
|
|
热老化/泡溶剂后/紫外线老化 |
≥15.8 |
|
|||
|
体积电阻率 |
Ω.cm |
老化前 |
≥1014 |
IEC 93 |
|
|
介电常数 |
- |
老化前 |
≤3.2 |
ASTM 150 |
|
|
吸水率 |
- |
老化前 |
≤0.5 |
ASTM 570,23℃,24h |
|
|
裸铜腐蚀性 |
- |
老化前 |
无腐蚀 |
23℃,Rh 95±5%,24h |
|
|
热冲击 |
- |
老化前 |
无裂纹、无粘流、无滴落 |
绕规定轴径，225℃,4h |
|
|
冷弯柔性 |
- |
老化前 |
无裂纹 |
绕规定轴径，-30℃,1h |
|
|
阻燃性 |
- |
老化前 |
VW-1 |
IEC 60332-1-3 Ed.1.0 b:2004 |
|
|
轴向变化率 |
% |
老化前 |
2X：-10～+1 |
200℃,恒温3min |
|
|
3X：-15～+5 |
|
||||
|
烟密度 |
- |
老化前 |
- |
DIN 5510-2 |
|
|
毒性指数 |
- |
老化前 |
- |
BS 6853:1999附录B |
|
结构示意图—军标级高温耐油热缩标识管
2:1产品规格表—军标级高温耐油热缩标识管
|
订货代码 |
收缩前尺寸（mm） |
收缩后尺寸（mm） |
|||
|
内径ID1 |
压扁宽度G |
双层壁厚H |
内径ID2 |
单层壁厚h |
|
|
MS-VLO-2X-1.6/ |
2.00±0.20 |
3.7±0.3 |
0.48±0.10 |
≤0.79 |
0.45±0.06 |
|
MS-VLO-2X-2.4/ |
2.79±0.20 |
5.0±0.3 |
0.48±0.10 |
≤1.18 |
0.49±0.06 |
|
MS-VLO-2X-3.2/ |
3.64±0.23 |
6.3±0.4 |
0.48±0.10 |
≤1.59 |
0.51±0.06 |
|
MS-VLO-2X-4.8/ |
5.26±0.25 |
8.9±0.4 |
0.49±0.10 |
≤2.36 |
0.54±0.06 |
|
MS-VLO-2X-6.4/ |
6.92±0.28 |
11.5±0.4 |
0.50±0.10 |
≤3.18 |
0.56±0.06 |
|
MS-VLO-2X-9.5/ |
10.2±0.32 |
16.7±0.5 |
0.51±0.11 |
≤4.75 |
0.59±0.06 |
|
MS-VLO-2X-12.7/ |
13.5±0.36 |
21.8±0.6 |
0.52±0.11 |
≤6.35 |
0.60±0.07 |
|
MS-VLO-2X-19/ |
20.1±0.40 |
32.2±0.6 |
0.53±0.11 |
≤9.53 |
0.62±0.07 |
|
MS-VLO-2X-25/ |
26.7±0.45 |
42.5±0.7 |
0.55±0.12 |
≤12.7 |
0.63±0.07 |
|
MS-VLO-2X-38/ |
39.8±0.51 |
63.2±0.8 |
0.57±0.12 |
≤19.1 |
0.64±0.07 |
|
MS-VLO-2X-51/ |
53.0±0.56 |
83.9±0.9 |
0.58±0.13 |
≤25.4 |
0.64±0.08 |
|
MS-VLO-2X-76/ |
79.4±0.56 |
125.3±1.0 |
0.59±0.13 |
≤38.1 |
0.64±0.09 |
标准颜色：黄、白
3:1产品规格表—军标级高温耐油热缩标识管
|
订货代码 |
收缩前尺寸（mm） |
收缩后尺寸（mm） |
|||
|
内径ID1 |
压扁宽度G |
双层壁厚H |
内径ID2 |
单层壁厚h |
|
|
MS-VLO-3X-1.6/ |
2.00±0.20 |
3.7±0.3 |
0.47±0.10 |
≤0.53 |
0.52±0.06 |
|
MS-VLO-3X-2.4/ |
2.79±0.20 |
5.0±0.3 |
0.47±0.10 |
≤0.79 |
0.57±0.06 |
|
MS-VLO-3X-3.2/ |
3.64±0.23 |
6.3±0.4 |
0.48±0.10 |
≤1.06 |
0.61±0.06 |
|
MS-VLO-3X-4.8/ |
5.26±0.25 |
8.9±0.4 |
0.49±0.10 |
≤1.59 |
0.67±0.06 |
|
MS-VLO-3X-6.4/ |
6.92±0.28 |
11.5±0.4 |
0.50±0.10 |
≤2.36 |
0.71±0.06 |
|
MS-VLO-3X-9.5/ |
10.2±0.32 |
16.7±0.5 |
0.52±0.11 |
≤3.18 |
0.77±0.06 |
|
MS-VLO-3X-12.7/ |
13.5±0.36 |
21.8±0.6 |
0.53±0.11 |
≤4.75 |
0.80±0.07 |
|
MS-VLO-3X-19/ |
20.1±0.40 |
32.2±0.6 |
0.55±0.11 |
≤6.35 |
0.84±0.07 |
|
MS-VLO-3X-25/ |
26.7±0.45 |
42.5±0.7 |
0.56±0.12 |
≤8.47 |
0.86±0.07 |
|
MS-VLO-3X-38/ |
39.8±0.51 |
63.2±0.8 |
0.57±0.12 |
≤12.9 |
0.89±0.07 |
|
MS-VLO-3X-51/ |
53.0±0.56 |
83.9±0.9 |
0.57±0.13 |
≤17.2 |
0.90±0.08 |
|
MS-VLO-3X-76/ |
79.4±0.56 |
125.3±1.0 |
0.59±0.13 |
≤25.8 |
0.92±0.09 |
标准颜色：黄、白
包装规格表—军标级高温耐油热缩标识管
|
序号 |
订货规格 |
包装（片/卷） |
|
|
210纸盒 |
146纸盒 |
||
|
1 |
Φ1.6 |
2500 |
250 |
|
2 |
Φ2.4 |
2500 |
250 |
|
3 |
Φ3.2 |
2000 |
250 |
|
4 |
Φ4.8 |
2000 |
250 |
|
5 |
Φ6.4 |
1500 |
250 |
|
6 |
Φ9.5 |
1000 |
250 |
|
7 |
Φ12.7 |
500 |
250 |
|
8 |
Φ19 |
500 |
250 |
|
9 |
Φ25 |
500 |
250 |
|
10 |
Φ38 |
250 |
250 |
|
11 |
Φ51 |
250 |
250 |
|
12 |
Φ76 |
250 |
250 |
