全自动端子机PLC控制方案

点击图片查看原图
品牌: 繁易控制器
轴数: 8轴
保护: 全方位保护
速度: 8轴50K
单价: 1000.00元/套
起订: 1 套
供货总量: 100000 套
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2014-09-01 14:30
浏览次数: 23
询价
公司基本资料信息








产品详细说明
1 / 2
端子机专用控制系统解决方案
一、 方案概述:
端子机指的是电线加工要用到的一种机器,它可以把五金头打压至电线端,然后再做导通。端子机
打出来的端子通常是为了连接更方便,不用去焊接便能够稳定的将两根导线连接在一起,而在拆的时候
只需拔掉就可以了
现代随着经济发展,端子机的出现减轻了人们的劳动力,劳动效率有了很大的提高,作为端子机的
核心,运动控制是最关键的问题。随着客户的要求不断提高,端子机用到步进的数量也在增多,现在一
般的 PLC 只有 2 或 4 个脉冲输出,大多数 PLC 都需要扩展高速脉冲输出模块,就造成了厂家的成本增加,
但客户给出的价格又偏低,这样就造成了矛盾,为了解决这样的矛盾,我们专门做了端子机专用的 PLC
控制板。

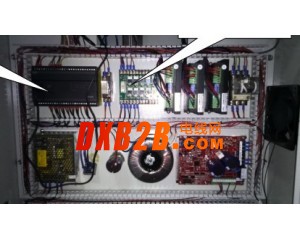

一般的端子机的控制系统构成如下图所示:
系统采用真彩液晶显示触摸作为显示和操作界面,用 PLC 或者单片机控制,但是市场上的 PLC 不能
直接控制气缸,就需要控制电磁阀,通过电磁阀控制气缸,给步进供电的 5V 电源还需要增加电阻,造
成了成本的增加和资源的浪费,单片机修改程序是很麻烦的事情。
繁易的一体化专用端子机控制器解决方案:
一体化控制器采用 7“工业触摸屏通过结构和主板定制。
PLC 控制器,仅有
2 或者 4 个轴的脉
冲输出
代替继电器的电路板,
或者直接使用继电器
PLC 控制器,有 8
个轴的高速脉冲输
出,6 个轴可以同时
脉冲输出;可以直接
控制电磁阀工作
嵌入式客制专家
2 / 2
二、 方案的硬件配置参数:
2.1、触摸屏界面:
推荐采用 FLEXEM
FE2070C 作为系统的专用触摸屏操作界面,FE2070C 的技术参数和功能如下表:
产品型号:
FE2070C
LCD 显示模组:
台湾原厂 Hannstar HSD070 工业液晶模组
7” TFT,16 位真彩,分辨率 800×480 高清,宽温-20℃~70℃,
亮度 350cd/m²,LED 背光,寿命 50000 小时
触摸屏:
工业级模拟电阻触摸屏,表面硬度 4H
CPU:
SAMSUNG ARM926EJ 400MHz RISC 嵌入式 CPU
存储器:
128M Flash+64M DDRII
实时时钟:
内置
接口:
USB 2.0 Device 端口×1(程序下载)
USB 1.1 Host 端口×1(U 盘文档存取,可下载程序)
COM0/COM2 双串行通讯口(RS232/RS422/RS485,可软件设定)
电源:
DC24V,可工作范围 DC9V~36V
额定功率<7W
CE & ROHS:
符合 EN61000-6-2:2005,EN61000-6-4:2007 标准,符合 ROHS
软件功能:
支持 FD2000 软件提供的各种组态功能,包括客户需求的:
温度曲线显示、数据存储、数据导出、宏指令编程等……
2.2PLC 控制板的方案配置如下:
产品型号:
FL2N-52MT-DZJ
CPU:
ST 公司 32 位工业 ARM 内核 CPU,72M 主频
电源输入:
DC24V 输入
接口:
USB 2.0 Device 端口×1(程序下载);
COM0 串行通讯口(RS232,跟触摸屏通讯);
COM1 串行通讯口(RS232,跟触摸屏通讯);
工作环境:
-20~60℃
结构安装:
裸板,带螺钉安装孔位
CE & ROHS:
符合 EN61000-6-2:2005,EN61000-6-4:2007 标准,符合 ROHS
