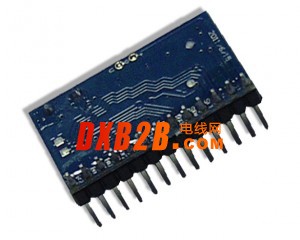

- M106CXN非接触IC卡射频读卡模块采用125K射频基站
- 超小尺寸，仅32.5X17.5mm （DIP26）
- 该读卡模块完全支持EM、TK及其125K兼容ID卡片的操作
- 自带看门狗
- 通讯协议：IIC/UART可选，适合于嵌入式系统开发
- 可提供 C51函数库(例程)及windows操作系统下的例程函数库供二次开发
- 目前广泛应用于门禁考勤，汽车电子感应锁配套，办公/商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
型号间主要区别：
| 型号 | 主要区别 | 支持卡型号 |
|---|---|---|
| M106CSN | 5V供电 | EM4001，EM4100，TK4001，TK4100及其兼容卡 |
| M106CSNL | 3.3V供电 | EM4001，EM4100，TK4001，TK4100及其兼容卡 |
主要技术指标：
- 读写距离:20~100mm（与天线的尺寸有关，天线对应T106B/C/D/H/I/J型号）
- 通讯方式：IIC或UART接口
- 电源:5V或3.3V
- 读卡电流：25 mA（5V下测试）
- 工作温度：-10℃～+70℃
- 外形尺寸：32.5X17.5mm （DIP26），2.54管脚间距
