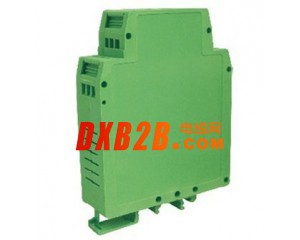

点击图片查看原图
主要特性:
>> 转速传感器信号直接输入，整形调理方波信号
>> 不改变原波形频率，响应速度快
>> 供电电源：5V、12V、15V或24V直流单电源供电
>> 标准DIN35 导轨式安装
>> 200mV峰值微弱信号的放大与整形
>> 正弦波、锯齿波信号输入，方波信号输出
>> 电源、信号：输入/输出 3000VDC三隔离
>> 尺寸：106.7x79.025.0mm
>> 低成本、小体积，使用方便，可靠性高
>> 工业级温度范围: - 45 ~ + 85 ℃
应用：
>> 电机转速监测系统
>> 转速传感器信号隔离、采集及变换
>> 转速信号放大与整形
>> 地线干扰抑制
>> 速度测量与报警
>> 汽车速度测量
>> 汽车ABS防抱死制动系统
>> 信号无失真变送和传输
产品选型表：
DIN11 IRT – S□ - P□ – O□
|
输入信号 |
供电电源 |
输出信号 |
|||
|
特点 |
代码 |
Power |
代码 |
特点 |
代码 |
|
正负信号输入，正弦波输入 幅度峰峰值（VP-P）：200mV~50V |
S1 |
24VDC |
P1 |
输出电平0-5V |
O1 |
|
单端信号输入， 幅度峰峰值（VP-P）：5V |
S2 |
12VDC |
P2 |
输出电平0-12V |
O2 |
|
单端信号输入， 幅度峰峰值（VP-P）：12V |
S3 |
5VDC |
P3 |
输出电平0-24V |
O3 |
|
单端信号输入， 幅度峰峰值（VP-P）：24V |
S4 |
15VDC |
P4 |
集电极开路输出 |
O4 |
|
用户自定义 |
Su |
|
|
用户自定义 |
Ou |
产品选型举例：
例 1：输入：转速传感器，正弦波VP-P：200mV~10V；电源：24V ；输出：0-5V电平 型号：DIN11 IRT S1-P1-O1
例 2：输入：0-5V电平；电源：12V ；输出：集电极开路输出 型号：DIN11 IRTS2-P2-O4
通用参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
|
隔离电压 |
1min |
1500 |
3000 |
|
VDC |
|
|
信号输入 |
幅值（VP-P） |
|
0.2 |
10 |
60 |
V |
|
频率 |
|
0 |
10 |
500 |
kHz |
|
|
输入阻抗 |
|
10 |
|
|
kΩ |
|
|
输入电流 |
5V输入 |
|
0.45 |
|
mA |
|
|
信号输出 |
幅值（VP-P） |
O1:输出电平0-5V |
|
5 |
|
V |
|
频率 |
|
0 |
10 |
500 |
kHz |
|
|
电压（高电平） |
O1:输出电平0-5V |
|
5 |
|
V |
|
|
电压（低电平） |
|
0 |
0.05 |
V |
||
|
电流（高电平） |
|
2 |
5 |
mA |
||
|
电流（低电平） |
|
2 |
8 |
mA |
||
|
电压 |
O4:集电极开路输出 |
|
5 |
30 |
V |
|
|
电流 |
|
3 |
10 |
mA |
||
|
响应时间 |
|
|
1500 |
|
ns |
|
|
辅助电源 |
电压 |
用户自定义 |
3.3 |
12 |
24 |
VDC |
|
电流 |
VD=12V |
|
83 |
|
mA |
|
|
辅助电源功耗 |
|
|
1 |
|
W |
|
|
工作环境温度 |
|
-45 |
|
85 |
℃ |
|
|
贮存温度 |
|
-45 |
|
85 |
℃ |
|
