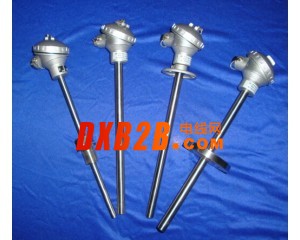

WZ-PF法兰式温度一体化变送器

WZ-PF法兰式温度一体化变送器 技术简述 供电:14-34VDC（24VDC） 直径:按要求 量程:-200~1600℃ 输出:4~20mA 0~5V 传感器类型:热电阻（偶） 法兰尺寸:按要求 一、 概述 WZ-P系列热电偶（阻）一体化温度变送器是二次仪表中的现场安装式温度变送单元。它由热电偶或热电阻与温度变送器模块组成，采用二线制方式，带有非线性校正电路，可直接测量工业过程中－200℃～＋1600℃范围内的液体、气体介质和各种特殊介质的温度，将温度信号转变成与温度信号成线性的4～20mA电流输出信号，可传输于显示、调节记录仪表或计算机进行集散控制。 二、特点： ■　具有高精度的冷端补偿电路，全温度范围内补偿精度±0.5℃； ■　独创的非线性校正电路，输出信号与被测量温度成线性关系； ■　内带漂移自校正系统，在整个工作温度范围内保证精度。 ◇ 技术参数： ■　基本误差：A级±0.2% B级±0.5% ■　环境温度变化影响： 　　对于0.2级:0.02%F.S/℃ 　　对于0.5级:0.05%F.S/℃ ■　输出：4-20mA 0~5V等 ■　供电电压：14-34VDC,额定电压24VDC ■　负载能力：见下图的Rl～Vs关系 　　供电电压为24VDC时，负载为500Ω ■　热电偶冷端补偿误差：工作温度范围内，小于1℃ ■　工作环境温度范围：-25～+85℃ ■　储存温度:-25～+125℃ ■　相对湿度：5～95%,无冷凝 ■　现场显示式表头精度：模拟式指针表头为：±1.0% 　　　　　　　　　　　 数字式显示表头为：±0.5% ■　功耗：＜0.5W 三、装配式 固定螺纹 d M H S D。 公称压力 Φ12 Φ16 M27*2 32 32 Φ40 10 活动螺纹 d D2 D1 d0 公称压力 Φ12 Φ16 Φ20 Φ70 Φ54 Φ6 常压 固定法兰 dD2 D2 D1 D0 d0 H h 公称压力 Φ12 Φ16 Φ20 Φ95 Φ65 Φ45 Φ14 19 3 6.4 固定螺纹锥形保护管 d M h s D0 公称压力 锥形 M33*2 32 36 Φ48 30 四、铠装式 形式 基本参数\Φ Φ8 Φ6 Φ5 Φ4 Φ3 Φ2 卡套螺纹 M M16*15 M12*15 S 22 19 H 15 固定卡套公称压力 26Mpa 可动卡套公称压力 常压 卡套法兰 D Φ60 Φ50 D0 Φ42 Φ36 D1 Φ24 Φ20 d0 Φ9 Φ7 s Φ22 Φ19 固定卡套公称压力 25Mpa 可动卡套公称压力 常压 五、保护管材料的使用温度和热响应时间 装配式 保护管直径 保护管材料 使用温度℃ 响应时间 长期 短期 Φ16 钢玉管 1600 1800 ＜150 高铝管 1300 1600 1Cr18Ni8Ti -200~+800 900 ＜90 Cr25Ti 1000 1100 碳钢20# -200~+600 800 Φ20 钢玉管 1600 1800 ＜240 高铝管 1300 1600 1Cr18Ni8Ti -200~+800 900 ＜90 Cr25Ti 1000 1100 碳钢20# -200~+600 800 Φ25 钢玉管 1600 1800 ＜360 高铝管 1300 1600 1Cr18Ni8Ti -200~+800 900 ＜90 Cr25Ti 1000 1100 碳钢20# -200~+600 800 铠装式 套管直径 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 热电偶响应时间(S) ＜0.5 ＜1.2 ＜2.5 ＜4 ＜6 ＜8 热电阻响应时间(S) - ＜3 ＜5 ＜8 ＜12 ＜15
