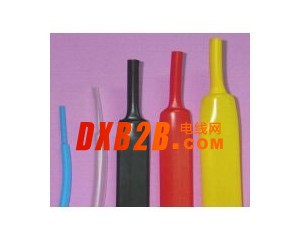

双壁热缩套管的性能和用途:
由聚烯烃和热熔胶共挤技术复合而成，广泛用于船用电缆、汽车电线、线束、金属管的防水防潮，及绝缘和密封保护.
收缩温度：80℃-125℃
工作温度：-45℃--+125℃
材料：符合Sony-SS-00259,RoHS, vw-1 600V
标准颜色：黑、透明
特殊颜色：红、蓝、白、黄、透明（非阻燃）
以上报价为型号：3倍收缩直径Φ19.1mm的价格。如需其他规格请致电咨询或是从本站目录查找
双壁热缩套管的技术参数
|
项 目 |
测试方法 |
典型数据 |
|
拉伸强度 |
ASTM D 2671 |
≥10.4MPa |
|
热老化拉伸强度158℃, 168小时 |
ASTM D 2671 |
≥7.5MPa |
|
断裂伸长率 |
ASTM D 2671 |
≥500% |
|
热老化断裂伸长158℃, 168小时 |
ASTM D 2671 |
≥100% |
|
纵向收缩率 |
UL224 |
0到-10% |
|
热冲击 |
250℃，4小时 |
不滴落，无裂纹 |
|
低温脆性 -30℃，1小时 |
ASTM D 2671 |
无裂纹 |
|
介电强度 AC2500V 60秒 |
ASTM D 2671 |
不击穿 |
|
体积电阻率 |
ASTM D 876 |
最小1014Ω.cm |
|
阻燃性 |
SAE-AMS-DTL-23053/5 |
30秒钟内自熄 |
|
铜腐蚀性 158℃,168小时 |
UL224 |
通过 |
|
吸水率 |
ASTM D 570 |
≤0.5%
|
规格尺寸：
|
标称尺寸 |
供应尺寸(mm) |
回缩后尺寸 (mm) |
标称长度(m) |
标称长度(m) |
|||
|
(mm) |
(inch) |
内径 (最小值) |
内径 (最大值) |
总壁厚 （最小值） |
胶层厚度 (标称) |
||
|
BH-5(3X) 3:1带胶双壁管 |
|||||||
|
3/1 |
1/8 |
3.0 |
1.0 |
1.00 |
0.5 |
1.22 |
200 |
|
4.8/1.5 |
3/16 |
4.8 |
1.5 |
1.00 |
0.5 |
1.22 |
100 |
|
6/2 |
1/4 |
6.0 |
2.0 |
1.00 |
0.5 |
1.22 |
100 |
|
9/3 |
3/8 |
9.0 |
3.0 |
1.40 |
0.6 |
1.22 |
50 |
|
12/4 |
1/2 |
12.0 |
4.0 |
1.60 |
0.8 |
1.22 |
25 |
|
19/6 |
3/4 |
19.0 |
6.0 |
2.15 |
0.8 |
1.22 |
25 |
|
24/8 |
1 |
24.0 |
8.0 |
2.40 |
1.0 |
1.22 |
25 |
|
30/10 |
1 1/4 |
30.0 |
10.0 |
2.40 |
1.0 |
1.22 |
25 |
|
40/13 |
1 1/2 |
40.0 |
13.0 |
2.40 |
1.0 01.05 |
1.22 |
25 |
|
50/19 |
2 |
50.0 |
19.0 |
2.40 |
1.0 |
1.22 |
25 |
|
BH-5(4X) 4:1带胶双壁管 |
|||||||
|
4/1 |
3/16 |
4.0 |
1.0 |
1.00 |
0.5 |
1.22 |
100 |
|
6/1.5 |
1/4 |
6.0 |
1.5 |
1.00 |
0.5 |
1.22 |
100 |
|
8/2 |
5/16 |
8.0 |
2.0 |
1.00 |
0.5 |
1.22 |
50 |
|
12/3 |
1/2 |
12.0 |
3.0 |
1.40 |
0.6 |
1.22 |
25 |
|
16/4 |
5/8 |
16.0 |
4.0 |
1.60 |
0.8 |
1.22 |
25 |
|
24/6 |
1 |
24.0 |
6.0 |
2.15 |
0.8 |
1.22 |
25 |
|
32/8 |
1 1/4 |
32.0 |
8.0 |
2.40 |
1.0 |
1.22 |
25 |
|
52/13 |
2 |
52.0 |
13.0 |
2.40 |
1.0 |
1.22 |
——
|
按客户要求提供特殊规格的产品，也可切段供应。
按客户要求也可提供无卤带胶双壁管。
