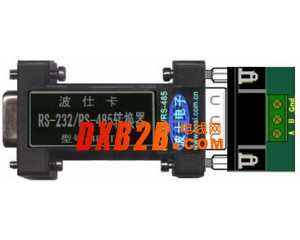

点击图片查看原图
| 485C/485TC | U485C | 485A/485TA | U485A | 485A1 |
一、用途
波士RS-232/RS-485/RS-422转换器都可将RS-232通信距离延长至1.2Km以上（9600bps时）。都可以用于PC机之间、PC机与单片机之间构成远程多机通信电线电线网络。波士电子是通过了ISO9002质量认证的企业。波士电子的RS-232/485/422转换器是获得2000国际测控博览会金奖的产品。
二、硬件安装
外形都为DB-9/DB-9转接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（针座）上。如果PC机的RS-232接口为DB-25，请向波士电子特别提出，也可用DB-25/DB-9转接盒。PC机RS-232串行口的DB-25芯与DB-9芯连接器引脚分配如下：DB-9:2-RXD(收),3-TXD(发),5–GND (地)。DB-25:2-TXD(发),3-RXD(收),7-GND(地)。波士电子还可以提供军品级（-40℃）的转换器。 RS-485（或RS-422）通信建议一定要接地线，因为RS-485（或RS-422）通信要求通信双方的地电位差小于1V。即：半双工通信接3根线（+A、—B、地），全双工通信接5根线（+发、—发、+收、—收、地）。为了安全起见，建议通信机器的外壳接大地。光隔转换器(U485C、U485A)的所有外接电源的“地”必须全部连在一起但不要与计算机外壳地相连，因为电源“地”同时也是RS-485或RS-422的信号“地”。当通信距离超过100米时推荐使用光电隔离的通信接口转换器。
三、软件说明
本产品均无需任何初始化设置！只用到RXD（收）、TXD（发）、GND（地）信号，加上独有的内部零延时自动收发转换技术，确保适合所有软件！
|
型 号
|
视频 |
功 能
|
特 性
|
说 明
|
| 485A2 | RS-232/RS-485中继转换器(不限距离、不限节点数) | 半双工+中继  |
无须供电 | |
| 485K | |
RS-232/RS-485/422转换器(无需跳线) | 全双工或半双工 | 无须供电 |
| 485B | |
RS-232/RS-485/422转换器(DB9针、DB9孔通用) | 全双工或半双工 | 无源有源通用 |
| 485C | |
RS-232/RS-485/422转换器(增强型、1800米)
|
全双工半双工通用
|
无须供电
|
| 485TC | |
光隔RS-232/RS-485/RS-422转换器
|
全双工半双工通用
|
无须供电
|
| 485A | |
RS-232/RS-485转换器（增强型、1800米）
|
半双工
|
无须供电
|
| 485TA | |
光隔RS-232/RS-485转换器
|
半双工
|
无须供电
|
| U485C | |
光隔非光隔通用RS-232/RS-485/RS-422转换器
|
全双工半双工通用
|
无源/5V供电
|
| U485A | |
光隔非光隔通用RS-232/RS-485转换器 | 半双工 | 无源/5V供电 |
| 485A1 | |
一体式RS-232/RS-485转换器
|
半双工
|
无须供电
|
