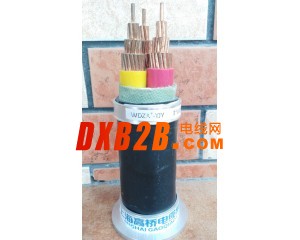

WDZA 中低压超A类阻燃电缆

0.6/1kV超A类阻燃电缆

1、名称及适用电压

额定电压0.6/1kV(Um=1.2kV)超A类阻燃电力电缆。



2、型号、规格范围

WDZA⁺-YJ(L)Y     1x1.5~5x400mm²       WDZA⁺-YJ(L)Y23  2x1.5~5x400 mm²

WDZA⁺-YJ(L)Y33   2x1.5~5x400 mm²      WDZA⁺-YJ(L)Y63  1x1.5~1x630 mm²

WDZA⁺-YJ(L)Y73   1x1.5~1x630 mm²



3、型号说明及产品示例

①产品特性代号

材料代号：

铜导体……………………（T）省略           交联聚乙烯……………………YJ

吕导体……………………………L             聚烯烃隔离套或护套………Y或E



外护套代号：

聚乙烯或聚烯烃外护套…………3



铠装代号：

钢带铠装…………………………2           非磁性钢带………………………6

细钢丝铠装………………………3           非磁性钢丝………………………7



特性代号：

无卤代号…………………………W           超A类阻燃………………………A⁺

低烟代号…………………………D



②产品表示示例

铜芯无卤低烟交联聚乙烯绝缘聚烯烃护套超A类阻燃电力电缆额定电压0.6/1kV，3芯，标称截面95mm²  表示为：WDZA⁺-YJY   3x95mm²  0.6/1Kv



4、适用标准及指标差异对比

本产品适用本公司企业标准Q/ANAE15.1-2011《额定电压1kV（Um=1.2kV）到35kV （Um=40.5kV）超A类阻燃电力电缆》第一部分：额定电压1kV（Um=1.2Kv）电缆：Q/ANAE15.2-2011《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）超A类阻燃电力电缆》第二部分：额定电压6kV（Um=7.2kV）到35kV（Um=40.5kV）电缆。企标中的规范性引用文件包括：GB/T 12706《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件》、GB/T 17651《电缆或光缆在特定条件下燃烧的烟密度测定》、GB/T18380《电缆和光缆现在火焰条件下的燃烧试验》以及GB/T 19666《阻燃和耐火电线电缆通则》等。





项目	常规电缆	一般A类阻燃电缆	超A类阻燃电缆
型号	YJV.YJY	ZA-YJV.WDZA-YJY	WDZA+-YJY
特性	工作温度90℃下传输容量为额定值100% 不阻燃	工作温度90℃下传输容量与非阻燃类基本相同。 阻燃类别最离为A类（非金属物质容量=7L/m，火焰温度=815℃燃烧时间=40min,炭化高度≤2.5m）。	工作温度90℃下传输容量为非阻燃类的115%左右。 阻燃类别超过A类（非金属物质容量≥28L/m，双面捆扎火焰温度=815℃。燃烧时间=80min，双喷灯喷烧炭化高度≤1.0m）。



5、敷设条件及适用场合

本产品可以直埋，也可以在隧道、电缆沟、桥架、槽盒、竖井中敷设。敷设时温度不低于0℃，弯曲半径与常规型等同。

本产品适用于高层建筑、轨道交通、医院、商场、展馆、车库、娱乐场所、金融、变电站、电厂等重要场所的输配电线路中



6、特征说明

⑴阻燃性强

超A类阻燃电缆与一般阻燃电缆结构设计中的最大差异是具有无机金属水合物如氢氧化铝、氢氧化镁来替传统的聚丙烯撕裂膜绳或玻璃纤维，金属水合物在火焰下转化成金属氧化物和水，不但降低了被燃烧电缆的温度而且其残存物致密地包裹在交联聚乙烯绝缘外，使其无法参加热氧反应，故即使敷设中此类电缆的容量超过28L/m将瞬间自熄（其炭化标准白2.5m缩减到1.0m以下）。

电缆的阻燃能力与电缆容量多少有关C类(1.5L/m)阻燃的等级，当容量B类（3.5L/m）时，就会延燃不熄。而容量超A类（28L/m）时，A类阻燃就会“力不从心”。究其原因，就在于电缆有机物容量越大它的发热值就越高。而有机材料的氧指数是随着温度的升高而降低。

⑵载流量高

金属水合物（隔氧层填充用料）在常态工作条件下它的导热系数大，比玻璃纤维或PP绳大15-30倍左右，故电缆散热良好，其90℃以下的稳态载流量要比同规格的普通型号大15%左右。

⑶防水性好

WDZA⁺-YJY电缆比普通中压交联电缆更优越的防水性能，在紧贴绝缘线芯处有纯XLPE的防水隔离套，吸水性为PVC的1/2，无卤聚烯烃的1/20。
