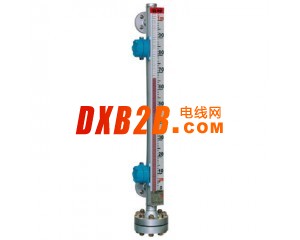

远传磁翻柱液位计/B本安防爆型是由主体、磁浮子、传感器、变送器和翻板指示器五部分组成。其工作原理是以主体内的磁浮子随液位的升降而同时吸合传感器内相应位置上的干簧管。从而使传感器内的总电阻（或电压）发生相应的变化，然后通过变送器将电阻（或电压）的变化转换成4～20mA·DC的标准电流输出，再由我厂专门配套生产的XMT系列数字液位控制仪显示液位和设定上、下限报警，实现液位的位式控制或调节。此外与我厂生产的XMGA光柱数字显示调节仪配套，显示更为直观。或者与其它可以接受4～20Ma·DC信号输入的任何显示仪或调节器相配套，实现对液位的远距离显示、位式控制、断续或连续的PID调节。
基本差数：
环境温度：-10～50℃
介质温度：≤80℃，也可制作成≤480℃
输出信号：4～20mA·DC
供电电源：24V·DC±5%
测量精度：L=500～1000mm≤±1.5%FS
L＞1000 mm≤±1.0%FS
负载电阻：0～750欧姆
防爆标志：ibIICT5
其余差数和UDZ-1基型磁浮子翻板液位计相同
产品分类：
1.UDZ-1D、UDZ-3D/B插入型远传磁翻柱液位计：该液位计适用于地下槽、池的液位测量和控制
2.UDZ-1W、UDZ-3W/B保温型远传磁翻柱液位计：该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂，以保证液位的稳定。使仪表正确指示出被测液位。
3.UDZ-1S、HR-UDZ-3S/B防霜型远传磁翻柱液位计：是我厂专为解决低温液体液位计外结冰而设计的专利产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4.UDZ-1J、UDZ-3J/B耐强腐蚀型远传磁翻柱液位计：该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。
5.UDZ-1型除就地显示磁翻柱液位计，还可配用我厂生产的XQ型发讯器。它可安装在UDZ-1型液位计主体外侧相应于上、下限液位报警的位置上，当主体内磁浮子随液位升降而上下运动到报警设定点时，浮子内的磁钢将使发讯器内干簧管的触点闭合或断开。由于发讯器采用磁路记忆的原理。故输出的接点信号具有自保持功能，因而不怕停电。复电后。发讯器触点的工作状态仍能如实地反映被测介质液位的真实情况，这对确保工艺生产过程的安全运行起着非常重要的作用。配套使用我厂生产的XMTA系列报警控制仪可实现对液位的位式自动控制。
|
