光学投影仪-测量投影仪

测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。

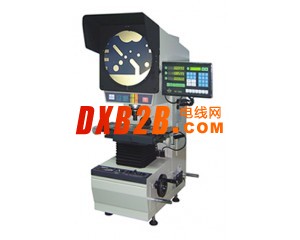

           CPJ-3000系列(反像型)数字式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，坐标示值误差可达（3+L/75）μm,它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹，刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。

仪器规格参数:

仪器型号		CPJ-3007	CPJ-3010	CPJ-3015
工 作 台	金属台面尺寸(mm)	260×152	306×152	340×152
	玻璃台面尺寸(mm)	125×100	175×100	196×96
	X坐标行程(mm)	75	100	150
	Y坐标行程(mm)	50	50	50
	Z坐标行程(mm)	90(调焦)	90(调焦)	90(调焦)
	仪器测量精度(μm)	3+L/75 (L为被测长度，单位：mm)	3+L/50 （L为被测长度，单位：mm）	4+L/25 (L为被测长度，单位：mm)
	X，Y座标数显解析度：0.5μm
投影屏	投影屏尺寸(mm)：Ø312，使用范围 > Ø300 （刻有米字线）。
	投影旋转范围：0~360º
	旋转角度数显解析度：1  或0.01º
物镜	放大倍数： 10X(选)20X(选) 50X(选) 100X(选)
	物方线视场(mm) Ø30 Ø15 Ø6 Ø3
	物方工作距(mm) 77.7 44.3 38.4 25.3
	测量最大高度（mm）80   80   80    80
数据处理系统	DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出
仪器照明	透射与反射照明光源均为24V，150W卤素灯
仪器电源	110V/220V(AC)，50/60Hz，总功率400W
冷却方式	强制风冷(3轴流风扇)
外形尺寸	长X宽X高(mm)	770×550×1100	770×550×1100	770×550×1100
仪器重量	单位：kg	120	125	130
选购件	微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细
选购件图样（左一：微型打印机）（右一：ED-101寻边器）

建议放置：载重    ≥250kg 尺寸（长X宽X高）800X550X650（mm）
