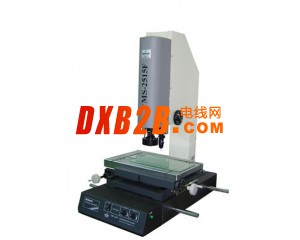

影像仪适用于以二坐标测量为目的一切应用领域。广泛使用于机械、电子、航空航天、模具、弹簧、齿轮、接线端子、
电路板接点、五金塑胶、磁性材料、 电子线路、元件、手表、小五金冲压业、矿石业、及其它精密小五金行业。 |
|
影像仪适用范围：1.该仪器适用于以二坐标测量为目的一切应用领域。广泛使用于机械、电子、航空航天、模具、弹簧、齿轮、接线端子、电路板接点、五金塑胶、磁性材料、电子线路、元件、手表、小五金冲压业、矿石业、及其它精密小五金行业。是一款高性价比的测量设备，
被广泛应用于各行业实验室，是实验室必不可少的一款设备。
|
|
仪器具有多种数据处理、显示、输入、输出功能、特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。采用进口品牌的变焦镜头和进口彩色1/2〞CCD摄像机
|
|
技术规格参数
|
|
选购仪器型号
|
VMS-1510F
|
VMS-2010F
|
VMS-2515F
|
VMS-3020F
|
VMS-4030F
|
|
工
作
台
|
金属台尺寸(mm)
|
354X228
|
404X228
|
450X280
|
500X330
|
606X466
|
|
玻璃台尺寸（mm）
|
210X160
|
260X160
|
306X196
|
350X250
|
450X350
|
|
运动行程（mm）
|
150X100
|
200X100
|
250X150
|
300X200
|
400X300
|
|
仪器重量（kg）
|
100
|
110
|
120
|
140
|
240
|
|
外形尺寸
（长X宽X高）（mm）
|
540X560X850
|
760X600X900
|
970X670X940
|
|
Z轴升降行程
|
150 mm
|
|
X、Y、Z数显解析度
|
0.5μm
|
|
工作距离
|
92 mm
|
|
X、Y坐标示值误差
|
(3+L/75) μm (L为被测长度，单位：mm)
|
| |
|
影
像
系
统
|
摄像机
|
进口彩色1/2〞CCD摄像机
|
|
变倍镜头
|
美国NAVITAR变倍镜头/带同轴光变倍镜头（二选一）
|
|
变倍镜头倍率
|
0.7X—4.5X
|
|
物方视场
|
11.1mm-----1.7mm (物方视场为对角线的长度)
|
|
视频倍率
|
23.5X----148X
|
|
表面光源与透射光源均用LED，亮度可调
|
|
电 源 180V（AC）-260V（AC）
|
功 率 50 W（不包含电脑）
|
|
测
量
与
瞄
准
系
统
|
订货号
规 格
|
VMS-F/ Ⅰ（选）
基本型
|
VMS-F/ Ⅱ（选）
快捷型
|
VMS-F/ Ⅳ（选）
增强型
|
|
配置说明
|
十字线产生器
DC3000/DC5000（二选一）
微型打印机（选购）
|
M2D/QIM3008软件
USB-302
客户自备电脑
|
M2D/QIM3008软件 标准球
M3D-MB软件 USB-303
电 脑
RENISHAE简易测头 17〞显示器
|
|
|
仪器配件
|
|
仪器配件
|
1X镜筒（标配）
|
0.5X镜筒（选配）
|
工作距离
|
|
变 倍 镜头
|
0.7X-4.5X
|
0.7X—4.5X
|
(mm)
|
|
附 加 镜
|
视频倍率
|
物方视场(mm)
|
视频倍率
|
物方视场(mm)
|
|
|
0.5X （选）
|
11.8X-74X
|
22-3.4
|
5.9X-37X
|
44-6.8
|
175
|
|
标 配
|
23.5X-148X
|
11.1-1.7
|
11.8X-74X
|
22-3.4
|
92
|
|
2X （选）
|
47X-296X
|
5.5-0.9
|
23.5X-148X
|
11.1-1.7
|
36
|
|
