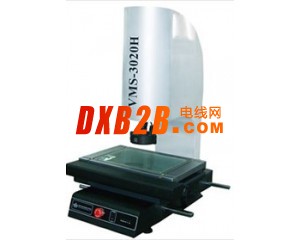

全自动影像仪H型系列

全自动影像测量仪VMS-H系列产品是本公司推出的增强型CNC型影像测量仪器。其结构精美观大方，操纵简便，结合本公司自主研发的QIM5008自动测量软件可实现高效率的批量测量。

该系列产品具有以上特点：

● 程控恒流驱动式四环四区表面冷光光源，可适应复杂的工件测量
● 具有快速自动对焦，自动寻边，强大的编程和自动测量功能
● 采用亚像素细分技术，提高边界分辨能力
● 在线SPC数据处理分析，大批量治具测量
● X、Y、Z三轴步进伺服控制，定位精度高速度快，X、Y速度可达180mm/s，运行平稳
● 采用自主开发的嵌入式模块控制系统，将负责的控制系统集成于仪器内部，稳定性更高
● 采用花岗石低座，性能稳定，不易变形
● 激光指示器指示测量位置，快速定位
● 可选配自动变倍功能，无需要重复像素校正实现多倍率下高效测量

技术规格参数

仪器型号				VMS-2515H	VMS-3020H		VMS-4030H
工作台	金属台尺寸（mm）			450X280	500X330		606X466
	玻璃台尺寸（mm）			306X196	350X250		450X350
	运动行程（mm）			220X120	270X170		370X270
	Z轴升降行程（mm）			150(调焦)	150(调焦)		150(调焦)
	X、Y、Z轴数显分辨率			0.5 μm	0.5 μm		0.5 μm
	X、Y坐标示值误差（μm）			3+L/75(L为被测长度单位：mm)
仪器重量（kg）				146	168	266
外形尺寸（mm）				760X600X900	760X600X900	970X670X940
影像系统		摄像机	进口彩色 1/2″CCD摄像机
		变倍镜头	美国NAVITAR变倍镜头/带同轴光变倍镜头（二选一）
		变倍镜头倍率	0.7X—4.5X
		视频倍率	23.5X—148X
		物方视场	11.1mm—1.7mm（物方视场为对角线的长度）
电源 AC220V/AC110V 功率 250W（不包含电脑）

仪器配件

仪器配件	1X镜筒（标配）		0.5X镜筒（选配）		工作距离
变倍镜头	0.7X-4.5X		0.7X—4.5X		(mm)
附加镜	视频倍率	物方视场(mm)	视频倍率	物方视场(mm)
0.5X（选）	11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
标配	23.5X-148X	11.1-1.7	11.8X-74X	22-3.4	92
2X（选）	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36
