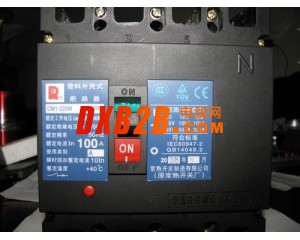

塑壳断路器能够自动切断电流在电流超过跳脱设定后。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。
一：型号及含义
注1：配电用断路器无代号：保护电动机用断路器以2表示。
注2：手柄直接操作无代号：电动操作用P表示。
|
附件名称
|
不带附件
|
报警触头
|
分励脱扣器
|
辅助触头
|
欠压脱扣器
|
分励脱扣辅助触头
|
分励欠压脱扣器
|
二组辅助
触头
|
辅助触头及欠压脱扣器
|
|
过电流脱扣方式
|
代号
|
代号
|
代号
|
代号
|
代号
|
代号
|
代号
|
代号
|
代号
|
|
瞬时脱扣器
|
200
|
208
|
210
|
220
|
230
|
240
|
250
|
260
|
270
|
|
复式脱扣器
|
300
|
308
|
310
|
320
|
330
|
340
|
350
|
360
|
370
|
|
附件名称
|
分励脱扣器 报警抽头
|
辅助触头
报警触头
|
欠电压脱扣器报警触头
|
分励
脱扣器
辅助触头
报警触头
|
欠压分励脱扣器 辅助触头报警触头
|
二组辅助触头
报警触头
|
辅助触头欠电压脱扣器报警触头
|
|
过电流脱扣器方式
|
代号
|
代号
|
代号
|
代号
|
代号
|
代号
|
代号
|
|
瞬时脱扣器
|
218
|
228
|
238
|
248
|
258
|
268
|
278
|
|
复式脱扣器
|
318
|
328
|
338
|
348
|
358
|
368
|
378
|
一些常用的型号有：（注意每个型号都可能带有高分段，低分段，普通等3种）
CM1-63(16A-63A)： CM1-63M/3300 CM1-63H/3300, CM1-63L/3300 CM1-63/4300
CM1-100(63A-100A)： CM1-100M/3300 CM1-100H/3300, CM1-100L/3300 CM1-100/4300
CM1-225(100A-225A)：CM1-225M/3300 CM1-225H/3300, CM1-225L/3300 CM1-225/4300
CM1-400(225A-400A)：CM1-400M/3300 CM1-400H/3300, CM1-400L/3300 CM1-400/4300
CM1-630(400A-630A)：CM1-630M/3300 CM1-630H/3300, CM1-630L/3300 CM1-630/4300
CM1-800(630A-800A)：CM1-800M/3300 CM1-800H/3300, CM1-800L/3300 CM1-800/4300
二：规格
按过电流脱扣器额定电流(A分CM1-63为(6、10、20、25、32、40、50、63A九级；CM1-100为(10)、16、20、25、32、40、50、63、80、100A十级；CM1-225为100、125、140、160、180、200、225A七级；CM1-400为225、250、315、350、400A五级；CM1-630为400、500、630A三级；
注1：6A规格只有电磁(瞬时)型；
注2：带（）为不推荐规格。
三：主要技术参数
1.断路器热动型脱扣器具有反时限特性，电磁脱扣为瞬时动作，特性见表2(配电用)。
|
脱扣器额定电流（A)
|
热动型脱扣器（环境温度+40度）
|
热动型脱扣器（环境温度+40度）
|
热动型脱扣器（环境温度+40度）
|
电磁脱扣器动作电流（A)
|
| |
1.05In(冷态）不动作时间（h)
|
1.3In(冷态）不动作时间（h)
|
3.0In返回特性电流 可返时间（S)
|
|
|
10＜In≤63
|
1
|
1
|
5
|
10In+-20%
|
|
63＜In≤100
|
2
|
2
|
8
|
10In+-20%
|
|
100＜In≤800
|
2
|
2
|
8
|
5In+-20%和10In+-20%
|
2.保护电动机用见表3(环境温度40℃
3.保护电动机用电磁脱扣其动作电流为12In±20%(A)
4.额定极限短路分断能力见表4
|
型号
|
额定极限短路分断能力Icu
|
飞弧距离（mm）
|
|
试验电压（V）
|
分断电流（有效值）KA
|
COSΦ
|
|
CM1-63L
|
400*1.1
|
25
|
|
0
|
|
CM1-63M
|
50
|
|
0
|
|
CM1-100C
|
25
|
|
0（按客户要求提供或不大于50）
|
|
CM1-100L
|
35
|
|
|
CM1-100M
|
50
|
|
|
CM1-100H
|
85
|
|
|
CM1-225C
|
25
|
|
不大于50
|
|
CM1-225L
|
35
|
|
|
CM1-225M
|
50
|
|
|
CM1-225H
|
85
|
|
|
CM1-400C
|
35
|
|
不大于100
|
|
CM1-400L
|
50
|
|
|
CM1-400M
|
65
|
|
|
CM1-400H
|
100
|
|
|
CM1-630C
|
35
|
|
不大于100
|
|
CM1-630M
|
50
|
|
|
CM1-630L
|
65
|
|
|
CM1-800M
|
75
|
|
不大于100
|
|
CM1-800H
|
100
|
|
注：飞弧距离包含横装和竖装。
5.辅助触头参数见表5
|
分类
|
壳架及额定电流
|
约定发热电流
|
交流380V时额定工作电流Ie
|
|
辅助触头
|
225A及以下
400A及以下
|
3
6
|
0.4
|
|
报警触头
|
400A及以下
|
交流220V 1A
|
1
|
6.分励脱扣器的外加电压介于额定控制电源电压70%～110%之间时，能可靠分断断路器。
7.当电源电压下降到欠电压脱扣器额定工作电压的70%～35%范围内时，欠电压脱扣器能可靠的分断断路器；当电源电压低于欠电压脱扣器额定工作电压的35%时，欠电压脱扣器能防止断路器闭合；当电源电压高于欠电压脱扣器额定工作电压的85%时，欠电压脱扣器能保证断路器可靠闭合。
四：外形及安装尺寸
七、订货须知
1、产品型号、名称；2、极数；3、额定电流；4、额定剩余动作电流；5、订货数量。
|
|
