型号：	DTE3216
规格：	长172 mm×宽75 mm×高25 mm
单价：	面议
起订：
供货总量：
发货期限：	自买家付款之日起 3 天内发货
所在地：	陕西西安市
有效期至：	2015-03-24
最后更新：	2015-03-06 17:23
浏览次数：	103

公司基本资料信息

产品详细说明

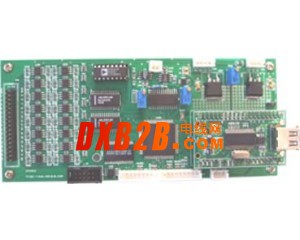

16位A/D USB2.0采集板DTE3216

_32通道、16bit、100KHz、连续采集、USB2.0接口

DTE3216是西安达泰电子有限责任公司为西安205所军用光学测量系统而开发的多通道高速数据采集板，采集数据包中包括GPS秒脉冲时间信息，因此可以实现精确实时记录。

■ 型号: DTE3216

关键词：USB2.0、USB数据采集、高精度数据采集、数据采集

■ 简介

本系统采用先进的FPGA技术及USB2.0接口技术，能够进行 100KHz的连续数据采集，并对采集数据快速存储、读取。为用户提供了32路模拟输入通道，通道数及采集顺序可通过软件设置，采样频率及模拟电压输入范围也可以通过软件编程设置。 DTE3216采集板的主要组成单元有：USB20D接口控制模块、16位100KHz采样率的A/D转换器、Cyclone FPGA大规模逻辑控制单元、模拟通道选择及可编程增益控制单元等组成。

■ 特征

■ 应用

◆ 采样频率：单通道连续100KHz可软件设置
◆ A / D 分辨率：16Bit A/D
◆ 输入电压范围：±10V、±5V、±0.625V
◆ 模拟输入通道：32通道
◆ 开关量：16 路双向开关量
◆ 程控放大：可放大1/2/4/8/16倍
◆ 模拟量输入阻抗：大于100千欧
◆ 通讯接口： USB2.0标准接口
◆ 提供VC编程实例源代码
◆ 提供采集测试软件
◆ 直流±12V供电，电流500mA
◆ 板卡尺寸：长172 mm×宽75 mm×高25 mm

◆ 动态数据采集分析仪
◆ 振动与噪声信号采集与分析
◆ 实验室信号采集与分析，教学演示
◆ 野外测控、医疗设备
◆ 过程控制
◆ 国防、航空航天PCM解码

■ 订货信息
