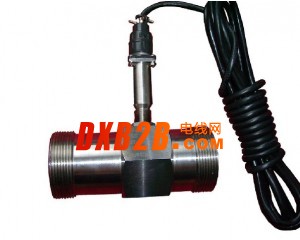

KT-LWG型涡轮流量传感器

特点：安装（拆卸）简单，利于维护，方便清洗。
型号规格：
• 脉冲输出型
• 电流输出型（4～20mA）
• 现场显示型（液晶表头）
• 显示输出型（现场显示＋电流输出）
基本参数与技术性能
(1) 基本参数：见表一

	LWG	□□□	□	□	□	说           明
类 型	LWG					基本型，+12V供电，脉冲输出，高电平≥8V                             低电平≤0.8V
	LWGYA					4~20mA两线制电流输出，远传変送型
	LWGYB					电池供电现场显示型
	LWGYC					现场显示/4~20mA 两线制电流输出
公称通径		4				4mm，普通涡轮流量范围0.04~0.25m3/h 宽量程涡轮为0.04~0.4m3/h
		6				6mm，普通涡轮流量范围0.1~0.6m3/h 宽量程涡轮为0.06~0.6m3/h
		10				10mm，普通涡轮流量范围0.2~1.2m3/h 宽量程涡轮为0.15~1.5m3/h
		15				15mm，普通涡轮流量范围0.6~6m3/h 宽量程涡轮为0.4~8m3/h
		25				25mm，普通涡轮流量范围1~10m3/h 宽量程涡轮为0.5~10m3/h
		40				40mm，普通涡轮流量范围2~20m3/h 宽量程涡轮为1~20m3/h
		50				50mm，普通涡轮流量范围4~40m3/h 宽量程涡轮为2~40m3/h
		80				80mm，普通涡轮流量范围10~100m3/h 宽量程涡轮为5~100m3/h
		100				100mm，普通涡轮流量范围20~200m3/h 宽量程涡轮为10~200m3/h
		150				150mm，普通涡轮流量范围30~300m3/h 宽量程涡轮为15~300m3/h
		200				200mm，普通涡轮流量范围80~800m3/h 宽量程涡轮为40~800m3/h
防爆						无标记，为非防爆型
			B			防爆型
精度等级				A		精度0.5级
				B		精度1级
涡轮 类型					A	宽量程涡轮
					B	普通涡轮

DN4—DN40口径的传感器为螺纹连接，最大工作压力为6.3Mpa;
DN50—DN200口径的传感器为法兰连接, 最大工作压力为2.5Mpa;
DN4—DN10口径的传感器带有前后直管段、过滤器。
DN15以上口径的传感器我公司可配套前后直管段。
(2) 介质温度：-20～＋120℃.
(3) 环境温度：-20～＋55℃.
(4) 供电电源：电压：12V±10%, 电流：≤10mA.
(5) 输出电压幅值：高电平≥8V，低电平≤0.8V.
(6) 传输距离：传感器至显示仪表的距离可达1000m
