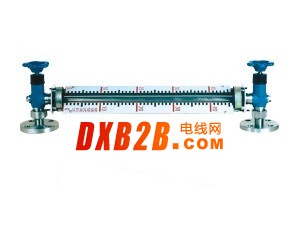

KT-HG5玻璃管液位计

HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
玻璃管液位计的结构原理
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
    仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
玻璃管液位计的特点
●直读式仪表，读数精确。
●结构简单，维修方便。
●经久耐用。
玻璃管液位计的主要技术指标
●测量范围(安装中心距L)：300、500、600、800、1000、1200、1400、1700、2000mm
●工作压力：≤1.6MPa
●材质：碳钢、不锈钢
●工作温度：≤200℃
●连接法兰标准：HGJ46-91 PN1.6 DN20突面
其它法兰标准如JB/T、GB、ANSI等，请用户注明。
●伴热蒸汽压力：≤0.6MPa
●蒸汽夹套接头：G1/2"外螺纹
●钢球自封压力：≥0.2MPa
安装中心距L和标尺刻度L1的关系

玻璃管液位计的使用须知
为保证自密封作用，容器内介质压力应大于0.2MPa。
在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
型号、标记标准系列

注：D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰
玻璃管液位计的订货须知
●订货时请提供下列数据：
●型号规格
●测量范围(中心距L)
●工作压力
●工作温度
●材质要求
