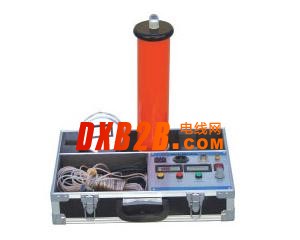

ZGF--200KV/5mA质量超好直流高压发生器满足国标、行标ZBF24003-90《便携式直流高压发生器通用技术条件》的技术要求，适用于电力部门各种高压电器的现场试验,氧化锌避雷器、电力电缆直流耐压和泄漏试验。兼做静电吸尘、喷涂等电源。
采用脉冲宽度调制(PWM)技术、IGBT、以及先进的电子线路及元件，具有输出不受电网波动干扰，有零位、过流、击穿、过压等保护措施，无论过流、击穿、过压保护电路都能迅速动作，有效保障设备及人员安全。其输出采用液晶显示,体积及重量比原KGF型要轻便的多，非常适合现场使用。全新设计的“0.75U”液晶显示器可直接显示并锁存0.75U1mA现场试验不需人工计算。
本仪器具有体积小、功率大、重量轻、便于携带、操作方便、安全可靠等优点。
ZGF--200KV/5mA质量超好直流高压发生器产品规格及技术指标
|
输出额定电压电流
|
60kV/2mA
|
60kV/10mA
|
120kV/2mA
|
120kV/5mA
|
200kV/2mA
|
200kV/5mA
|
300kV/2mA
|
|
控 制 箱
重 量
|
4.5kg
|
4.5kg
|
4.5kg
|
4.5kg
|
4.5kg
|
4.5kg
|
4.5kg
|
|
倍 压 体
尺寸重量
|
Φ120×300mm
4.1kg
|
Φ148×360mm
4.5kg
|
Φ120×450mm
5.5kg
|
Φ148×500mm
6.2kg
|
Φ148×730mm
11kg
|
Φ148×760mm
11.5kg
|
Φ180×1100mm
20kg
|
|
工作电源
|
50Hz；220V±10%
|
||||||
|
测量误差
|
数字电压表：1%(满度)±1个字；数字电流表：1%(满度)±1个字
|
||||||
|
稳 定 度
|
随机波动，电源变化±10%时，≤0.5%
|
||||||
|
纹波系数
|
≤0.5%(满度)
|
||||||
|
工作方式
|
间断使用，额定负载60min
|
||||||
|
工作环境
|
环境温度：-15℃～50℃；相对湿度：＜90%(无凝露)；海拔高度：＜2500m
|
||||||
