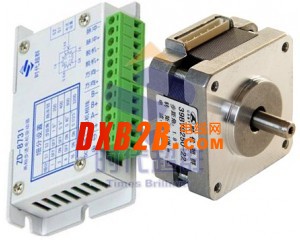

四川成都步进系统控制器zd-8731基本介绍
产品特点
高集成度高可靠性
接口采用超高速光耦隔离
抗高频干扰能力强
 最高输入电压：DC 36V(峰值)
主要功能
整步、二细分、四细分、十六细分可调
过热自动保护
输出限流线性可调：0A-2A
自动半流锁定
具有短路保护功能
支持脱机、使能、锁定等功能
工作条件
项目 最小 额定 最大 单位
环境温度 -30  80 ℃
输入电压(DC) 9 24 36 V
输入频率 0  16000 Hz
输出电流 0  2.0 A
接口电压 H 4.5 5 5.5 V L 0 0 0.5 V
限压串联电阻，
当信号电源为5V时，无需串联电阻，直连既可；
当信号电源为12V时，需串联1K电阻；
当信号电源为24V时，需串联2.7K电阻；
否则，可能导致控制器或驱动器损坏。
四川成都步进电机CM30L系列面板型运动控制器（数控系统）采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。该系统具有可靠性高，精度高，噪音小，操作方便等特点。本控制器可控制1-3个电机运动，可实现点位、直线插补、圆弧插补等操作。具有循环、跳转及简易PLC等功能。简单、清晰的参数带给您方便和快捷的操作。输入/输出的设置功能可方便您的使用和维修，适用于各类的1-3轴运动装置。
产品特点 开机画面可自行修改    控制器或上位计算机双模式编程
独立24V电源反接保护  IO光耦隔离    输出短接保护
手动正反转可同步外部开关控制简易PLC逻辑 参数区密码可设定
四川成都步进电机驱动器系统参数
l       高性能、高速度32位
l       高档黑白双色液晶显示器(分辨率:192×64)
l       专用运动控制芯片(信号输出为:5V TTL)
l       通用可自定义输入/输出(16路光电隔离24V输入,8路继电器输出)
l       用户加工程序存储器(可存储20个程序)l       最小数据单位      0.001mm
l       最大数据尺寸      ±99999.999mm
l       最高脉冲输出频率 150KHz
l       系统主要功能    自动、手动、程序编辑、系统参数、自检、设置等
安装形式
