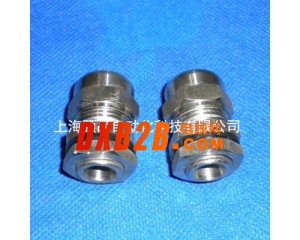

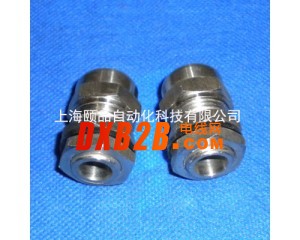

点击图片查看原图
产品材质：EPIN采用优质不锈钢304/316制成；
螺纹规格：公制（M）、德制（PG）、美制（NPT）；
工作温度：静态：-40℃~＋200℃短时可达＋250℃，动态：-25℃~＋200℃，短时可达＋250℃；
防护等级：在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，防水达IP68；
产品特性：特殊夹紧爪设计，夹紧电缆范围大，抗拉力特强，可防水、防尘、防盐、耐酸碱、酒精、油、脂及一般溶剂。
使用方法：可将电缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
|
公制螺纹Thread |
卡紧范围(mm) |
AG外径(mm) |
GL (mm) |
H1+H2 (mm) |
包装单位(pcs) |
|
M12×1.5 |
3-6 |
12 |
6 |
19 |
100 |
|
M14×1.5 |
3-6 |
14 |
6 |
19 |
100 |
|
M16×1.5 |
4-8 |
16 |
7 |
20 |
100 |
|
M18×1.5 |
6-10 |
18 |
8 |
22 |
50 |
|
M20×1.5 |
6-12 |
20 |
8 |
23 |
50 |
|
M22×1.5 |
10-14 |
22 |
9 |
23 |
50 |
|
M24×1.5 |
10-14 |
24 |
10 |
23 |
50 |
|
M27×2.0 |
13-18 |
27 |
11 |
28 |
20 |
|
M30×2.0 |
13-18 |
30 |
11 |
28 |
20 |
|
M33×2.0 |
16-21 |
33 |
11 |
32 |
10 |
|
M36×2.0 |
18-25 |
36 |
11 |
32 |
10 |
|
M42×2.0 |
22-28 |
42 |
12 |
36 |
10 |
|
M48×2.0 |
25-32 |
48 |
13 |
38 |
10 |
|
M54×2.0 |
32-38 |
54 |
14 |
38 |
10 |
|
M60×2.0 |
37-44 |
60 |
14 |
38 |
10 |
|
M64×2.0 |
37-44 |
64 |
14 |
38 |
10 |
|
Pg制螺纹 Thread |
卡紧范围(mm) |
AG外径(mm) |
GL(mm) |
H1+H2(mm) |
包装单位(pcs) |
|
PG7 |
3-6 |
12.5 |
6 |
19 |
100 |
|
PG9 |
4-8 |
15.2 |
7 |
20 |
100 |
|
PG11 |
5-10 |
18.6 |
8 |
22 |
50 |
|
PG13.5 |
6-12 |
20.4 |
8 |
23 |
50 |
|
PG16 |
10-14 |
22.5 |
9 |
23 |
50 |
|
PG21 |
13-18 |
28.3 |
11 |
28 |
20 |
|
PG29 |
18-25 |
37.0 |
11 |
32 |
10 |
|
PG36 |
25-32 |
47.0 |
13 |
38 |
10 |
|
PG42 |
32-38 |
54.0 |
14 |
38 |
10 |
|
PG48 |
37-44 |
59.3 |
14 |
38 |
10 |
另外，其他螺纹NPT和G制规格可以订制，详情欢迎咨询洽谈；
