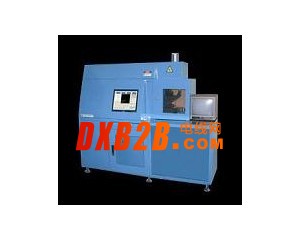

拉丝模具激光打孔机
一.应用范围：
拉丝模具激光打孔机广泛应用于拉丝模具、喷嘴、宝石轴承、针头等工件打孔,能对天然金刚石、聚晶金刚石、红宝石、不锈钢、硬质合金等高硬度材料进行打孔,可以打出各种形状、各种直径的孔.
二.产品性能:
1.激光器 半导体泵浦激光器
2.视觉系统 激光聚焦CCD同轴光路监视
3.工作台 精密四轴运动工作台
4.加工成型 自动完成拉丝模具孔型加工,可以打出不同压缩区和定径带的孔
5.操作简便 智能的人机界面.打孔效率高,装夹方便快捷
三．技术参数：
|
机器参数
|
机器型号
|
||
|
CHJ-100
|
CHJ-200
|
CHJ-300
|
|
|
激光光斑
|
0.005mm
|
0.01 mm
|
0.05 mm
|
|
加工孔径范围
|
0.005-1 mm
|
0.03-1.5 mm
|
0.1-7 mm
|
|
打孔深度
|
1-2 mm
|
2-12 mm
|
|
|
工作台行程
|
100×50×50 mm
|
||
|
工作台旋转速度
|
40 mm/s
|
60 mm/s
|
|
|
输出功率
|
20w
|
50w
|
100w
|
|
激光器脉冲频率
|
1-30khz
|
1-200khz
|
|
|
激光器类型
|
光纤激光器
|
半导体激光器
|
ND:YAG(脉冲氙灯)
|
|
激光波长
|
1064 mm
|
||
|
工作台重复定位精度
|
±0.001 mm
|
±0.005 mm
|
|
|
冷却方式
|
风冷
|
水冷
|
|
|
电源
|
220V/50HZ
|
380V/50HZ
|
|
|
机器外形尺寸
|
|||
