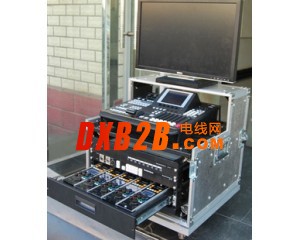

1、MS200系统控制主站：完成数据编织，通话控制，提示译码，返送视频与音频载入等功能。其中数据编织、返送视频是按讯道配置，每增加一个讯道，就增加一个模块
通话功能具体说明
通过主站和分站的调节和设置，可以实现以下通话功能：
1)主站与8个分站可以分别或同时双向通话；
2)主站与8个分站可以单向通话，分为两种情况：主站声音分站可以听到，分站声音主站听不到；分站声音主站可以听到，主站声音分站听不到。
3)主站的语音可以通过麦克风输入，也可以通过鹅颈话筒输入；通过鹅颈话筒输入时，主站通过扬声器听分站的声音。
4)主站的语音可以通过扬声器广播给现场的工作人员；
5)节目音频可以返送给分站；
6)主站处可以调节主站听到的总音量；若与多路分站同时通话，可以单独调节其中某一路或某几路的音量，以达到平衡的效果；
7)分站处可以调节分站听到的总音量；
8)主站处可以调节广播的音量；
9)主站处可以调节分站听到的返送音频的音量。
2、PW120摄像机电源主站：
所有摄像机电源都集中在这个设备中管理，可根据传输距离调节电源的档位，并配合不同规格的电缆。根据讯道数量，配置电源模块。
3、CS200控制器主站：考虑到多个控制器要与一个系统控制主站连接，故采用数据编织的方法，将多个控制器的数据编织起来再传输，这样移动箱之间的连接只需要一条电缆。
如果电缆连接没有限制，也可以RCU直接连接主站。这样，每连接一个RCU需要多连接一条控制器电缆，但可以节省一台主站的费用。
4、BP200摄像机适配器：给摄像机供电；数据解编织并控制摄像机；通话分站与提示信号输出；返送视频和返送音频输出。
在系统清单中，CH200由BP200与TU200（讯道编织板），VB200（返送视频板）组成，每增加一个讯道，在MS200中增加一套TU200和VB200电路板，同时增加一套BP200适配器。
5、RCU-01摄像机控制器：
通过系统连接或直接连接至摄像机，对摄像机的控制与传统CCU完全一致。目前全世界仅我公司能够读懂原厂协议并具有试验手段，实现松下、索尼摄像机所有控制功能。操作窗特写相对于原厂的小型控制器RCU-01具有独立的显示窗显示详细的操作细节，根据数据使调整更加准确。在外观方面RCU-01具有适合EFP应用的长条型结构。
6、铠装光纤：铠装光纤是在普通光纤基础上，包裹了铠甲保护层，是光纤具有抗压，抗拉，抗弯曲等环境适应能力。铠装光纤的外径只有3mm.
7、光电复合电缆：光电复合电缆是将铠甲光纤，数据电缆，电源电缆一起加工成一条独立的综合电缆。其中，包括单膜铠甲光纤（能够传输数字视频30千米）；数据电缆（三对双绞线，能够传输E1通讯数据2千米，返送视频300米）；电源线（传输50W功率电源300米）。复合电缆总外径10mm。
8、Tally灯：专门设计的提示灯可以安装在摄像机热靴上，具有红黄双色提示功能，由适配器BP200输出提示驱动信号。
9、液晶寻像器：液晶寻像器是专门为系统配套开发，作用是能够显示本机和返送视频二种信号源（模拟复合），并且能够在摄像机伺服手柄上被切换。寻像器的规格为16︰9，适应高清视频制作的要求。
