内外屏蔽电缆料造粒机

内外屏蔽料特点：

一、产品名称及其适用范围

型号      产品名称      用途

GL-10     交联型半导电屏蔽料   10kV电缆线芯内屏蔽

GL-10     可剥离型半导电屏蔽料      10kV电缆外屏蔽

GL-10     热塑型半导电屏蔽料   10kV电缆线芯屏蔽

　　 二、产品技术要求

　　 2.1外观

　　 呈直径为Φ3×3mm或者Φ4×4mm光滑黑色圆柱形颗粒，大小和色泽均匀，不应有目力可见的焦烧粒子和其他杂质。

　　 2.2屏蔽料的性能指标的典型值见表中规定。

序号      测试项目

（GB标准测试方法）        单位      10kV交联聚乙烯电缆用半导电屏蔽料

                     GL-10     GL-10     GL-10

1     密度（23℃）      g/cm3    1.06～1.16

2     抗张强度      MPa       17.5       15.0 12.6

3     断裂伸长率   %   340        370        380

4     135℃，168h空气箱热老化       ℃×h     　

       抗张强度变化率   %   +7   +3   -

       断裂伸长率变化率      %   -5   +6   -

5     热延伸：200℃，0.2MPa，15min      　    　

       负荷下伸长率      ％   32.5 40    -

       永久变形      ％   0     -2.5 -

6     20℃体积电阻率   Ω•cm    34.3       110  105

7     剥离强度（20℃）      N/cm      -      15.5 -

8     脆化温度      ℃   ≤-45     ≤-45      ≤-45

　　 注：表内数据为典型值，不可视为规格限制的标准或单独引用的设计根据。

　　 三、产品说明

　　 10kV交联聚乙烯电缆用半导电屏蔽料分为可交联型和热塑型材料。半导电屏蔽料采用进口的原材料与进口的乙炔碳黑混合塑化而成，挤出表面光滑，与电力电缆用绝缘料相容性好，能与绝缘层紧密接触，提高了屏蔽与绝缘层之间的界面微观特性，有利于电缆性能保持长期稳定可靠。

　　 四、加工指南　该类材料可用常规的挤塑机挤出。（详见“产品工艺指导书”）

　　 五、产品包装

　　 采用防潮包装，内衬用聚乙烯薄膜袋，并装入专用的不易破损的硬质箱中，每箱净重为(500±0.5)kg。

　　 六、运输和贮存

　　 运输、堆放和贮存时应防止日晒雨淋和浸水等；贮存环境应清洁、干燥

内外屏蔽配方与工艺：

10KV内外屏蔽电缆料配方:聚乙烯100份、乙炔碳黑30-50份、石墨粉50-70份、防老剂1-2份、有机过氧化物3-4份、促进剂4-5份、偶联剂1-2份、氧化镁10-20份、稳定剂1-1.5份、甲基硅油4-8份、碱性中和剂4-5份、加工油30-40份;

性能指标:体积电阻率小于40Ω.cm，抗拉强度可以达到15MPa以上，剥离强度控制在8-40N/1cm，可以在90℃情况下长期使用

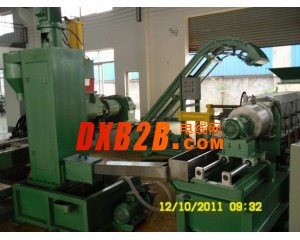

设备工艺:密炼机----提升机------双腕喂料机----------单螺杆造粒机--------水环造粒机---------离心脱水机风------冷加长振动筛-----自动称量系统---- -----DOP加量系统------高混机--------沸腾床-----成品料仓
