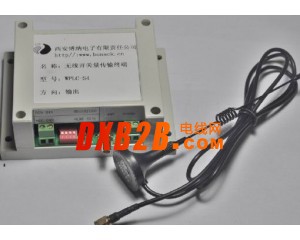

点击图片查看原图
——关键词：无线开关量，无线控制，无线测控，开关量传输
产品简介：
WPLC-S系列产品，即可用于点对点无线开关量状态采集，也可用于一 点对多点开关量采集，该产品采用标准MODBUS协议通信，可直接与组态软件，PLC，触摸屏等其它MODBUS协议设备进行通信，无需进行二次开发。
WPLC-S系列产品接收端采用4 路开关量输出，OC 门输出，输出三极管驱动电流小于 300mA，耐压小于 30V，可以直接驱动直流继电器。WPLC-S系列产品发射端采用4路开关量输入，可以接无源触电或TTL电平，低电平需小于0.3V，高电平需大于3.3V小于5V。
产品特点：
调 制 方 式： FSK /GFSK
工 作 频 率： 433MHZ（ISM免费频段，无需申请付费）
发 射 功 率： 50mW~1000mW
接收灵敏度： 17dbm(WPLC-C1);27dbm(WPLC-C2);30dbm(WPLC-C3)
发 射 电 流： <1.5A
接 收 电 流： <28mA
休 眠 电 流： <20uA
串 口 速 率： 1200/2400/4800/9600/19200/38400Bit/s
开关量通道： 1～4路开关量输入/输出通道，OC门或0～5V的TTL电压
信号
收发转换时间： <10ms
接口数据格式： 8E1/8N1/
工 作 电 源： 9～24V（±0.5V）（RS232/RS485）
工 作 温 度： -35℃~+75℃(工业级)；
工 作 湿 度： 10%～90%相对湿度,无冷凝
外 形 尺 寸： 115mm×90mm×40mm（L*W*H ）(不包括天线接头 )。
产品应用：
工业自动化,工业测控
楼宇自动化，测控
水泥厂，钢厂，电厂等工业现场
仪器仪表，系统集成配套
