第1章 CJ200技术架构和技术特点
特点：
→采用ARM9处理器+RTOS，具有更强大的实时处理能力；
→采用TCP Server ,TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
→用户基于网络的软件，不需要做任何修改就可以与CJ200通讯；
→通过安装我们免费提供的虚拟串口软件，用户基于串口软件不需要修改就可以与CJ200通讯；
→对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；
→通过浏览器、设置软件或设置动态库进行参数修改设置；
→低功耗设计，无需散热装置；
→看门狗设计，稳定性高；
→电源具有过流过压保护和防反接功能。
2.1 CJ200功能框图
2.2 CJ200硬件参数
|
系统 |
CPU |
AT91RM9200(ARM9) （180MHz） |
|
SDRAM |
32MB |
|
|
DATA Flash |
2M |
|
|
LAN |
速率 |
10/100Mbps自适应 |
|
接口 |
RJ45 |
|
|
保护 |
防雷：8/20μs ，2KV，2KA |
|
|
串口 |
串口数量/串口协议 |
4个RS-232/485/422，数据收发采用DMA方式 |
|
保护 |
防雷：每线600W保护 |
|
|
串口通讯参数 |
效验 |
None，Even，Odd，Space，Mark |
|
数据位 |
6，7，8 |
|
|
停止位 |
1，2 |
|
|
流量控制 |
RTS/CTS，XON/XOFF，None |
|
|
速率 |
300bps至115200bps |
|
|
数字量输入 |
路数 |
8路 |
|
接点类型 |
干接点，可接电压小于100V |
|
|
保护 |
隔离 1KV |
|
|
模拟量输入 |
路数 |
8路 |
|
精度 |
12位 |
|
|
测量范围 |
测量电压0-5V，测量电流4-20mA |
|
|
保护 |
隔离1KV |
|
|
数字量输出 |
路数 |
6路，C型干接点 |
|
触点容量 |
10A/250VAC 10A/30VAC |
|
|
读卡器 |
读卡器接口 |
两路Wiegand接口 |
|
电源供电 |
12V |
|
|
防护 |
防静电 |
|
|
软件特点 |
协议 |
ARP，IP，ICMP，TCP，UDP，DHCP，HTTP，DNS |
|
操作模式 |
TCP Server，TCP Client，UDP，虚拟串口，点对点连接 |
|
|
设置 |
C2000设置程序、Web浏览器、设置动态库、串口设置 |
|
|
提供软件 |
虚拟串口软件\C2000设置程序\串口调试工具\网络测试程序\EDSockServer.OCX,EDSockServer.DLL\设置动态库以及VB\VC\BC\Delphi的示例代码 |
|
|
驱动支持 |
Windows 98/ME/2000/XP/2003/Vista/Windows7 32位 |
|
|
电源需求 |
电源电压 |
12~24V |
|
电源电流 |
600mA@12VDC |
|
|
CJ200其他参数 |
尺寸 |
26.3*16.4cm |
|
操作温度、湿度 |
-25℃ ~85℃，5~95%RH，不凝露 |
|
|
储存温度、湿度 |
-60℃~125℃，5~95%RH，不凝露 |
|
|
IO采集间隔 |
100ms |

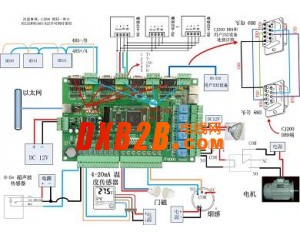

2.3 CJ200接线说明
