本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。
特点：
→8路模拟量（电压量）输入；
→I/O与系统完全隔离；
→AI分辨率：12位；
→AI输入通道采取全差分输入；
→模拟量输入通道之间完全隔离，隔离度5VDC；
→AI输入测量范围：0~5V ；
→支持最多3个线程同时采集；
→RS485接口可作为扩展接口，连接MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等模块；
→采用Modbus TCP通信协议；
→RS485通信接口提供光电隔离及每线600W浪涌保护；
→电源具有过流过压保护和防反接功能；
→安装方便。
1.2 技术参数
|
模拟量输入接口 |
AI |
8路差分输入 |
|
AI精度 |
12bit |
|
|
量程 |
0~5V |
|
|
AI通道隔离度 |
5 V DC |
|
|
AI输入阻抗 |
1MΩ |
|
|
网络通信参数 |
接口类型 |
RJ-45 |
|
速率 |
10/100M自适应 |
|
|
通信协议 |
Modbus TCP |
|
|
嵌入协议 |
ARP，ICMP，IP，TCP，DHCP |
|
|
设置方式 |
设置程序 |
|
|
扩展RS485口 通信参数 |
波特率 |
9600 |
|
数据位 |
8 |
|
|
奇偶效验 |
无 |
|
|
停止位 |
1 |
|
|
流量控制 |
无 |
|
|
地址 |
1-255 |
|
|
串口保护参数 |
串口ESD保护 |
1.5KV |
|
串口防雷 |
600W |
|
|
串口过压，串口过流 |
小于240V,小于80mA |
|
|
电源参数 |
电源规格 |
9-24VDC (推荐12VDC) |
|
电流 |
100mA@12VDC |
|
|
功耗 |
小于2W |
|
|
浪涌保护 |
1.5kW |
|
|
电源过压，过流 |
60V，500mA |
|
|
工作环境 |
工作温度、湿度 |
-25~85℃，5~95%RH，不凝露 |
|
储存温度、湿度 |
-60~125℃，5~95%RH，不凝露 |
|
|
其他 |
尺寸 |
72.1*121.5*33.6mm |
|
保修 |
5年质保 |

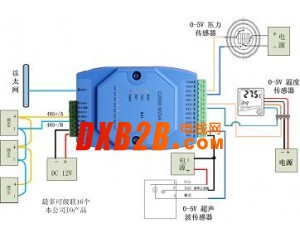

产品接线图
