C2000 S109中继器内部电路能够自动感知数据流方向，并且自动的切换使能控制，可以方便的组成一个RS-485/422网络而不需任何握手信号，这种RS-485/422网络是完全透明的，不需要对以前的网络昨任何软件的修改。
C2000 S109内置光电隔离器及DC/DC直流转换器，能够提供1500V的隔离电压，快速瞬态电压抑制器（TVS）可以有效的抑制闪电和ESD，提供每线600W的雷击浪涌保护功率，可以有效的防止雷击和共地干扰。
特点：
→自动流向控制；
→保护等级：RS-485/422接口每线600W的雷击浪涌保护功率；
→光电隔离；
→隔离度：隔离电压3500VRMS 500VDC连续；
→接口兼容EIA/TIA的RS-485、RS422标准。
第1章 性能参数
|
基本信息 |
RS-458/422端 |
连接器：接线端子 信号：T+（458+）、T-（485-）、GND、R+、R-（自动识别） |
|
RS-458数据流向控制 |
自动 |
|
|
波特率 |
300bps~115200bps |
|
|
静电防护 |
15KV ESD |
|
|
防雷 |
600W |
|
|
传输距离 |
0~1.2公里 |
|
|
环境 |
操作温度 |
-25℃~85℃ |
|
存储温度 |
-60℃~125℃ |
|
|
工作湿度 |
5~95%RH，不凝露 |
|
|
机械机构 |
尺寸（长×宽×高） |
90×65×25.5mm |
|
电源需求 |
电压 |
9~24VDC |
|
电流 |
100mA@12VDC |
|
|
其他 |
保修 |
5年质保 |
第2章 接口信号
RS485/422接口:
|
引脚 |
485 |
422 |
|
1 |
485- |
T- |
|
2 |
458+ |
T+ |
|
3 |
未使用 |
R+ |
|
4 |
未使用 |
R- |
|
5 |
GND |
GND |
|
6 |
未使用 |
未使用 |
|
7 |
未使用 |
未使用 |
|
8 |
未使用 |
未使用 |

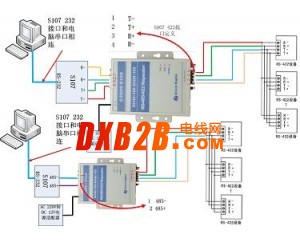

第3章 连接应用
4.1 RS-422/四线全双工中继
RS-422总线 C2000 S109中继器 RS-422总线
4.2 RS-485/两线半双工中继
RS-485总线 C2000 S109中继器 RS-485总线
4.3 四线RS-422转两线RS-485中继
RS-422总线 C2000 S109中继器 RS-485总线
