微型操作电源

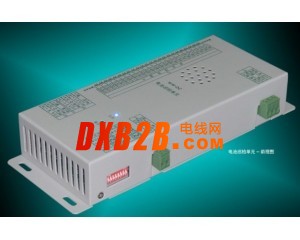

 微型直流操作电源 UP5N微型直流操作电源
额定在线功率：100W
接线方案：85-265V交流连续输入，直流24V,48V,110V,220V输出可选
应用范围：小型开关站、环网柜、箱式变电站和用户终端，为二次控制线路、一次开关设备（弹簧机构真空断路器、电动负荷开关等）、通讯光端机等提供直流电源。
交流特性
交流输入：85～265VAC
交流频率：50Hz±10％
供电功率：小于200VA
直流特性
输出电压：24V、48V、110V、220V

直流输出连续运行功率： 100W
可满足微机保护装置、指示灯、模拟指示器供电需要；交流停电时由电池供电，可根据负载参数供电延时长达4～24小时。

直流输出短时运行功率：≤200W/20S
可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。

直流输出瞬时运行功率：≤600W/20ms
可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作20次以上。
产品优点
性能：一体化结构，电池内置
优点：节省占地面积，降低造价，应用灵活

性能：分布式供电方式
优点：采用分布式的供电方式，当某一回路发生故障时，其它回路的电源装置不受影响，避免出现一点故障全站无操作电源，与集中供电的直流屏相比，其总体可靠性得以极大提高。

性能：多种输入输出方式
优点：适用范围广，根据客户的需求提供直流220V、110V、48V、24V输出

性能：宽的电压输入范围（86～265V）
优点：电网适应能力强，灵活适用于PT及市电供电

性能：智能化高频电源技术
优点：自监测、自诊断可靠性高

性能：LED显示加LCD指示
优点：电源工作状态和工作参数一目了然

性能：智能化电池管理
优点：内置蓄电池自动充电管理模块，自动对电池进行智能化均浮充管理，大大延迟蓄电池的寿命，使运行更加可靠和安全。

性能：智能化高频电源技术
优点：自监测、自诊断，可当地显示、报警，也可联网通信，实现无人值守的自动化远程管理。

性能：设计参照IEC、UL等国际标准
优点：可靠性与安全性有充分保障
物理特性
外形尺寸（高×宽×深）：205mm×316mm×150mm
重量：11KG
