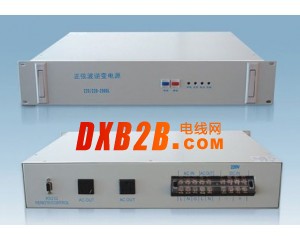

逆变电源

逆变电源主要特点
          采用CPU控制，线路简捷、可靠；
          采用SPWM脉宽调制技术，输出为稳频稳压、滤除杂讯、失真度低的纯净正弦波；
         内置旁路开关，市电和逆变快速切换；
          分市电主供型和电池主供型：
A）   市电主供型：有市电时，处于市电输出，当市电输入故障时自动切换到逆变输出；
B）   电池主供型：有市电时，处于逆变输出，当直流输入故障时自动切换到市电输出；
         允许在开机状态下切断直流，自动切换到市电旁路，不影响负载的供电，方便对蓄电池进行维护和更换；
          电池电压过高或过低，逆变电源关断输出，如果电池电压恢复正常，电源自动恢复输出；
          负载过载，逆变电源关断输出，消除过载之后50秒，电源自动恢复输出，此项功能尤其适用于无人值守的通讯基站；
?         支持通讯功能，提供RS232接口（PIN2、3、5），利用监控软件实时了解电源工作情况；
          提供两组无源干结点，分别用于直流输入故障（RS232 PIN6、7）和交流输出故障告警（RS232 PIN8、9）（注意：此系列中500VA机型暂无此功能）
支持无直流开机功能，可以在只有市电的状态下运行。此项功能允许逆变电源先期投入使用，然后再安装电池。

逆变电源技术指标:

 500VA 1000VA 2000VA 3000VA 4000VA 5000VA 6000VA
直流输入 额定输入电压（Vdc） 参见表三
 额定输入电流（A） 参见表三
 输入直流电压允许范围 参见表三
 反灌杂音电流 ≤10%
交流旁路输入 允许旁路电压（Vac） 220±25%
 额定输入电流（A） 1.8 3.6 7.2 10.8 14.5 15.9 19.1
 旁路转换时间（ms） ≤5ms
交流输出 额定容量（VA） 500VA 1000VA 2000VA 3000VA 4000VA 5000VA 6000VA
 额定输出功率（W） 400W 800W 1600W 2400W 3200W 3500W 4200W
 额定输出电压及频率 220Vac，50HZ
 额定输出电流（A） 1.8 3.6 7.2 10.8 14.5 15.9 19.1
 输出电压精度（V） 220±1.5%
 输出频率精度（Hz） 50±0.1%
 波形失真率（THD） ≤3%（线性负载）
 动态响应时间 5%（负载0←→100%）
 功率因数（PF）  0.8 0.7
 过载能力 110%，30秒
 逆变效率 ≥85%（80%阻性负载）
 旁路转换时间（ms） ≤5ms
工作环境 绝缘（输入和输出） 1500Vac，1分钟
 噪音（1米） ≤40dB
 使用环境温度 -25℃~+50℃
