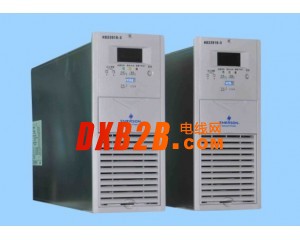

HD22010-3电源模块

HD22010-3艾默生电源模块采用现代电力电子技术和工业控制技术的最新成就开发，其设计充分考虑了现代电力电源的应用和维护特点，采用先进的移相谐振高频软开关电源技术和 创新型的自冷/风冷兼容散热设计，效率达到世界一流水平,采用内置CPU集散式控制方式，内置 先进的微处理器，工作稳定可靠。通过CE安规、电磁兼容标准认证，通过国家、行业产品型式检验 。自冷/风冷兼容散热设计，效率达到世界一流水平。采用内置CPU集散式控制方式，工作稳定可靠。通过CE安规、电磁兼容标准认证，通过国家、行业产品型式检验。
■ 主要技术参数 ■ 　 　 　 　 　 　
◆ 输入电压：323~475V，三相三线制 　 　 ◆ 输入电流： ≤10A 　 　 　 　 　 　
◆ 额定输出电流：10A ■ 20A 　 　 　 　 　 ◆ 功率因数：≥0.94 　 　 　 　 　 　
◆ 模块效率：≥93% 　 　 　 　 　 　         ◆ 最大输出电流：110%额定输出电流
◆ 输出直流电压：176~320V DC/220V 　 　 　 　
88~160V DC/110V 　 　 　 　　 　 　 　 　
◆ 电流输出限流特性：10%~110%额定电流可调 　 　 ◆ 软启动时间：3～8秒 　 　 　 　 　 　
◆ 稳压精度：≤±0.5% 　 　 　 　 　 　 ◆ 稳流精度：≤±0.5% 　 　 　 　 　 　
◆ 纹波系数：≤0.1% 　 　 　 　 　 　   ◆ 环境温度：-10℃~+40℃
◆ 整机重量：≤8kg 　 　 　 　 　 　　 　 　 　 　
◆ 形尺寸(长×宽×高)：413mm×110mm×257mm 　 　 　 　
■ 保护功能 ■
① 输入过／欠压保护：模块具有输入过／欠压保护功能。当输入电压小于欠压设定值或大于过压设定值后，模块保护，无直流输出，保护指示灯（黄色）亮。电压恢复到正常范围后，模块自动恢复工作。 　
② 输出过压保护／欠压告警：模块具有输出过压保护欠压告警功能。当输出电压大于过压设定值后，模块保护，无直流输出，告警指示灯（红色）亮。模块不能自动恢复，必须将模块断电后重新上电。当输出电压小于欠压设定值后，模块告警，有直流输出，保护指示灯（黄色）亮。电压恢复后，模块输出欠压告警消失。 　 　 　 　
③ 短路回缩：模块具有短路回缩功能。当模块输出短路时，输出电流不大于40％额定电流。短路因素排除后，模块自动恢复正常输出。 　 　 　 　
④ 缺相保护：模块具有缺相保护功能。当输入缺相时，模块限功率，可半载输出。在输出电压为260V时输出5A电流。 　 　 　 　 　
⑤ 过温保护：模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时，模块会过温保护，模块面板的保护指示灯（黄色）亮，模块无电压输出。当异常条件清除、模块内部的温度恢复正常后，模块将自动恢复为正常工作 　 　 　 　
⑥ 原边过流保护：异常状态下模块整流侧出现过流，模块保护。模块不能自动恢复，必须将模块断电后重新上电。
