BS 7629-1防火屏蔽仪表电缆

点击图片查看原图
品牌: caledonian
电压: 300/500V
标准: 符合BS 5308/BS 7629-1标准的设计
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2015-05-04 09:01
浏览次数: 112
询价
公司基本资料信息








产品详细说明


300/500V 云母带+交联聚乙烯绝缘,单对屏蔽和总屏蔽多对仪表用电缆
RE-2X(St)H PiMF...CI. FE 180 PH30 ( CU/MGT+XLPE/PSCR/OSCR/LSZH 300/500V Class 2 )
RE-2G(St)H PiMF...CI. FE 180 PH 30 ( CU/SR/PSCR/OSCR/LSZH 300/500V Class 2 )
RE-2X(St)HSWAH PiMF..CI. FE 180 PH 30 ( CU/MGT+XLPE/PSCR/OSCR/LSZH/SWA/LSZH 300/500V Class 2 )
RE-2G(St)HSWAH PiMF...CI. FE 180 PH 30 ( CU/SR/PSCR/OSCR/LSZH/SWA/LSZH 300/500V Class 2 )



应用
该电缆被用作紧急情况下的数据传输电缆,对其进行设计,生产和测试。在火灾条件下,为保证高频信号的传输,通常将这些电缆应用于数据和语音的传输。


标准
符合BS 5308/BS 7629-1标准的设计


防火性能

线路完整性

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)

施加机械冲击时的线路完整性

EN 50200(PH120); CEI 20-36/4-0

施加机械冲击和水喷射时的线路完整性

EN 50200 附录 E

系统线路完整性

取决于铺设系统的DIN 4102-12, E30

阻燃性(单根垂直线缆测试)

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

降低火蔓延(垂直安装的成束电缆测试)

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4

无卤

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*

无腐蚀性气体排放

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*

最小烟雾释放

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

无有毒气体

NES 02-713; NF C 20-454

注:*表示该标准已经被取代


额定电压
300/500V

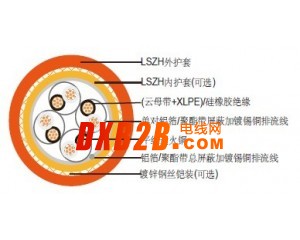

电缆结构
导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物或者符合BS 7655第1.1部分的阻燃硅橡胶的云母带。
绞合线对:根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。
布线元素:将绝缘线芯绞合成数对。装置于同一线组中的两对对绞电缆有四个线芯。
布线:将数对电缆装配在一起。将包含有8对或者超过4对的电缆组装配在一起,形成一束,然后再将数束电缆装配在一起。
分对屏蔽层:含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。
总屏蔽层:含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。
内护套:符合BS 7655:第6.1部分的热塑低烟无卤复合物LTS3类型。
铠装:镀锌钢丝铠装
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)


色码
绝缘层颜色:白色与黑色编号
护套颜色: 橘黄色(也可根据要求选择)


物理性能和热性能
工作温度范围(固定状态下):-30°C – +70°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:6×OD(带有硅橡胶绝缘层的非铠装电缆)
8×OD(带有交联聚乙烯绝缘层的非铠装电缆)
10×OD(铠装电缆)


电气特性

介电试验

2000 V r.m.s. x 5’ (芯/芯)

绝缘电阻

≥1000 MΩ x km (20°C时)

短路温度

交联聚乙烯:250°C
硅橡胶:350°C



载流容量(A)

导体



RE-2X(St)H.CI. FE180 H30
RE-2G(St)H.CI.FE180 PH30

RE-2X(St)HSWAH...CI. FE 180 PH30
RE-2G(St)HSWAH...CI. FE 180 PH30

标称导体截面积

线缆数量和直径

绝缘层标称厚度

非铠装电缆

铠装电缆

电缆外径

标称重量

铠装线以内的直径

铠装线的直径

电缆外径

标称重量

mm2

No./mm

mm

mm

kg/km

mm

mm

mm

kg/km

2 对

2X2x1.0

7/0.43

0.6

15.2

166

15.2

0.90

20.0

555

2X2x1.5

7/0.53

0.7

17.0

205

17.0

1.25

22.7

769

2X2x2.5

7/0.67

0.8

19.2

350

19.2

1.25

24.9

938

5 对

5X2x1.0

7/0.43

0.6

17.5

335

17.5

1.25

23.2

1000

5X2x1.5

7/0.53

0.7

21.5

433

21.5

1.60

28.1

1352

5X2x2.5

7/0.67

0.8

24.0

592

24.0

1.60

30.8

1665

10 对

102x1.0

7/0.43

0.6

22.5

626

22.5

1.60

29.3

1800

102x1.5

7/0.53

0.7

28.0

811

28.0

1.60

35.0

2165

102x2.5

7/0.67

0.8

31.5

1132

31.5

2.00

39.5

3007

20 对

202x1.0

7/0.43

0.6

30.5

1143

30.5

2.00

38.5

3019

202x1.5

7/0.53

0.7

38.0

1509

38.0

2.00

46.2

3684

202x2.5

7/0.67

0.8

42.5

2112

42.5

2.50

51.9

5107
