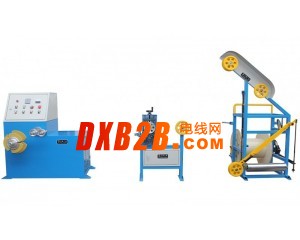

成圈机电线复绕机

点击图片查看原图
品牌: 广树
型号: 400型 500型 630型
规格: 400型 500型 630型
单价: 18000.00元/台
起订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2012-05-26 14:00
浏览次数: 174
询价
公司基本资料信息








产品详细说明

商品名称:自动成圈机

商品描述:    一、自动成圈机GS630/800型用途:
自动成圈机是电线自动成卷成盘的专用设备。自动成圈机是在自动成卷机ZJ630型基础上改进收卷机头内部结构,装卸外盘方便,内芯采用涨缩式结构,并可以调节宽窄厚度。
二、自动成圈机GS30/800型技术参数:
1
、成盘线径:1070mm平方
2
、线盘外径:630mm
3
、内芯直径:
300mm
4
、线盘调节宽度:150
200mm
5
、电机功率:2.2kw(变频控制)

6
、电子计米器:KJX型(任意长度设定)
7
、放线盘:PN800mm
8
、升降线盘动力:
1.5kw
9
、刹车装置:悬臂式刹车

10
、放线涨紧结构:滑轮组升降式
11
、放线盘升降形式:丝杠式(电机1.5kw-4级)
12
、放线盘安装形式:有轴式
上海广树机电有限公司供应各种型号规格的高速电线成圈机、成圈机、打扎机、打卷机、绕线机、缠绕机、火花检测机、印字机、火花机、履带式电子计米器,更多产品请查看电缆塑胶网巩义市长城海绵电线设备厂供应高速电线成圈机、打盘机、打扎机、打卷机、绕线机、缠绕机、高速自动排线成圈机、电线自动成圈机、全自动电线成卷机、自动成卷机组、护套线成卷打盘机组、扁圆线成卷打扎机组、扁圆线成卷液压升降盘具机组、自动成卷打盘机组、、主动放线高速成卷机组、自动涨紧放线机、高速电线成卷打扎机组、成卷打扎液压升降机组、高速成卷火花检测机组、印字机、吹干机、热印计米印字机、电线电缆长度计米机、平滚式电缆长度计米机、履带式电子计米器、机电式计米器、电线长度检测计米器、电线长度检测计米机、印米印字机、数显压轮计米机等。
成圈机详细信息请登录电缆塑胶网查看 http://www.guangshujd.com
电线成圈机,电线成圈打扎机,电线打卷机、电线成圈机绕线机、电线电缆成圈高速打扎机
上海广树机电有限公司专业生产
各种规格成圈机、成卷机、打盘机、打卷机、绕线机(Φ100-Φ1250mm型);

各种规格高速自动成圈机、成卷机、打盘机、打卷机、绕线机(Φ100-Φ1250mm型);
各种规格扁圆线成圈机、成卷机、打盘机、打卷机、绕线机;
各种规格护套线成圈机、成卷机、打盘机、打卷机、绕线机;

电线成圈机是上海广树机电有限公司针对国内大多数电线人工排线成圈打扎效率低的难题,而研制、开发的科技新品。该产品生产效率不仅在原有基础上提高了2—3倍,而且由原来的多人操作改为单人操作,从而大幅降低电线后期包装成本,为用户赢得利润空间。我们以:人无我有,人有我优,不断创新。为方针,与客户共同营造和谐有序的经营环境。本机适用于0.5—6mm电线及小截面电缆的成圈及打扎。与传统机型相比其主要优特点如下:1、生产效率高: A:采用自动排线,一人操作; B:收线成圈速度是传统机型的2—3倍; C:快速打扎装置,成圈后的电线在机台上捆扎后可轻松快速地取下,减轻了劳动强度; D:电线成圈、打扎、塑胶薄膜包装三个工序可一人独立完成操作。2、排线质量好、稳定: A:采用自动排线,排线靠线材本身应力,利用滑轮组合的科学原理,可保证排线节距和线径大小不受影响,使线材排列整齐、美观。 B:采用自动排线不受人为因素影响,排线质量稳定。 主要技术参数: 放线方式: 自张力放线 放线盘尺寸: 《=630mm 排线方式: 自动排线 主机调控: 变频控制 主机转速: 0-500/分 线扎内径: 120mm—200mm 线扎外径: 《=310mm 线扎厚度: 30-100mm 线扎槽数: 3槽 每班产量: 约 700扎(班产量) 适用范围: 适应于0.5-6mm电线及小截面电缆的成圈及打扎 高速度自动排线成圈打扎机由蓄线张力放线架、计米装置、快速成圈打扎装置三部分组成,并可选配火花机与测径仪在线检测火花点与线径大小。1:蓄线张力放线架:A:采用蓄线式放线使用线张力保持稳定。B:根据不同线材的线径。张力大小可以通过弹簧和滑轮组来进行调节。C:(1)杠杆式刹车,(2)无轴升降双锥度堵中式刹车。摆臂导轮向下,放线阻力越大,当主机到设定成圈长度快速刹车时,摆臂导轮到最底位置,放线盘放线阻力最大,放线盘可以1—2秒内刹车而不会乱线。D:采用(1)手柄式(2)双顶针式上下盘,可实现快速轻松更换储线盘,储线盘范围可从0—630mm,可选800mm.2:电子计米装置:A:压轮采用单向轴承,线材只能前行不能后退。B:采用电子式计数传感器提高计米精度。C:计米轮采用高温磷化处理、压轮使用进口PU包胶轮,硬度高、耐摩损,线材不至受压变形。3:快速成圈打扎主机:A:自动张力排线装置,排线速度达0--500/分,可自由选择、调节,单人操作。B:自动张缩快速打扎盘可在2—3秒内完成装卸,成圈后直接在机台上捆扎并可轻松取下,操作简易方便。C:自动张缩快速打扎盘后档板位置可自由调节,实现30—100mm成圈打扎厚度。D:采用变频控制软启动与自动刹车技术,在变频器内设定启动加速时间程序,开机时避免加速过快而把线材局部拉细变形。 自动排线成圈打扎机工作步骤:1 准备排线, 2 启动成圈, 3自动排线, 4智能停止, 5手动扎线,6卸外档板, 7取线 E:采用双端电子计米装置,用户可根据需要设定电线成圈长度,且到设定单位自动报警停机。 F:用户可选配线径测试仪与火花测度仪,当电线外径超差或表面破皮时能自动报警并立时停机。


适应于截面积 6-95mm2电线,电缆的成圈及打扎

1、生产效率高:   A:采用自动排线,一人操作;   B:收线成圈速度是传统机型的2—3倍;   C:快速打扎装置,成圈后的电线在机台上捆扎后可轻松快速地取下,减轻了劳动强度;   D:电线成圈、打扎、塑胶薄膜包装三个工序可一人独立完成操作。2、排线质量好、稳定:   A:采用自动排线,排线靠线材本身应力,利用滑轮组合的科学原理,可保证排线节距和线径大小不受影响,使线材排列整齐、美观。   B:采用自动排线不受人为因素影响,排线质量稳定电线成圈机是上海广树机电有限公司针对国内大多数电线人工排线成圈打扎效率低的难题,而研制、开发的科技新品。该产品生产效率不仅在原有基础上提高了2—3倍,而且由原来的多人操作改为单人操作,从而大幅降低电线后期包装成本,为用户赢得利润空间。我们以:人无我有,人有我优,不断创新。为方针,与客户共同营造和谐有序的经营环境。    本机适用于0.5—6mm电线及小截面电缆的成圈及打扎。与传统机型相比其主要优特点如下:1、生产效率高:   A:采用自动排线,一人操作;   B:收线成圈速度是传统机型的2—3倍;   C:快速打扎装置,成圈后的电线在机台上捆扎后可轻松快速地取下,减轻了劳动强度;   D:电线成圈、打扎、塑胶薄膜包装三个工序可一人独立完成操作。2、排线质量好、稳定:   A:采用自动排线,排线靠线材本身应力,利用滑轮组合的科学原理,可保证排线节距和线径大小不受影响,使线材排列整齐、美观。   B:采用自动排线不受人为因素影响,排线质量稳定。                    主要技术参数:     放线方式:        自张力放线      放线盘尺寸:=630mm    上海广树 排线方式:自动排线      主机调控:      变频控制      主机转速:        0-500/      线扎内径:      120mm—200mm      线扎外径:        =310mm      线扎厚度:      30-100mm      线扎槽数:        3      每班产量:     700扎(班产量)      适用范围:        适应于0.5-6mm电线及小截面电缆的成圈及打扎     高速度自动排线成圈打扎机由蓄线张力放线架、计米装置、快速成圈打扎装置三部分组成,并可选配火花机与测径仪在线检测火花点与线径大小。1:蓄线张力放线架:A:采用蓄线式放线使用线张力保持稳定。B:根据不同线材的线径。张力大小可以通过弹簧和滑轮组来进行调节。C:(1)杠杆式刹车,(2)无轴升降双锥度堵中式刹车。摆臂导轮向下,放线阻力越大,当主机到设定成圈长度快速刹车时,摆臂导轮到最底位置,放线盘放线阻力最大,放线盘可以1—2秒内刹车而不会乱线。D:采用(1)手柄式(2)双顶针式上下盘,可实现快速轻松更换储线盘,储线盘范围可从0—630mm,可选800mm.2:电子计米装置:A:压轮采用单向轴承,线材只能前行不能后退。B:采用电子式计数传感器提高计米精度。C:计米轮采用高温磷化处理、压轮使用进口PU包胶轮,硬度高、耐摩损,线材不至受压变形。3:快速成圈打扎主机:A:自动张力排线装置,排线速度达0--500/分,可自由选择、调节,单人操作。B:自动张缩快速打扎盘可在2—3秒内完成装卸,成圈后直接在机台上捆扎并可轻松取下,操作简易方便。C:自动张缩快速打扎盘后档板位置可自由调节,实现30—100mm成圈打扎厚度。D:采用变频控制软启动与自动刹车技术,在变频器内设定启动加速时间程序,开机时避免加速过快而把线材局部拉细变形。    自动排线成圈打扎机工作步骤:1 准备排线,   2 启动成圈,   3自动排线,   4智能停止,  5手动扎线,6卸外档板,   7取线     E:采用双端电子计米装置,用户可根据需要设定电线成圈长度,且到设定单位自动报警停机。  F:用户可选配线径测试仪与火花测度仪,当电线外径超差或表面破皮时能自动报警并立时停机。


该产品生产效率不仅在原有基础上提高了2—3倍,而且由原来的多人操作改为单人操作,从而大幅降低电线后期包装成本,为用户赢得利润空间。我们以:人无我有,人有我优,不断创新。为方针,与客户共同营造和谐有序的经营环境。    本机适用于0.5—6mm电线及小截面电缆的成圈及打扎。与传统机型相比其主要优特点如下:
1
、生产效率高:

   A
:采用自动排线,一人操作;

   B
:收线成圈速度是传统机型的2—3倍;

   C
:快速打扎装置,成圈后的电线在机台上捆扎后可轻松快速地取下,减轻了劳动强度;

   D
:电线成圈、打扎、塑胶薄膜包装三个工序可一人独立完成操作。

2
、排线质量好、稳定:

   A
:采用自动排线,排线靠线材本身应力,利用滑轮组合的科学原理,可保证排线节距和线径大小不受影响,使线材排列整齐、美观。

   B
:采用自动排线不受人为因素影响,排线质量稳定。                    主要技术参数:


放线方式:        自张力放线      放线盘尺寸:
=630mm

排线方式:        自动排线      主机调控:      变频控制


主机转速:        0-500/      线扎内径:
      120mm—200mm

线扎外径:        =310mm      线扎厚度:
      30-100mm

线扎槽数:        3      每班产量:     700扎(班产量)


适用范围:        适应于0.5-6mm电线及小截面电缆的成圈及打扎


高速度自动排线成圈打扎机由蓄线张力放线架、计米装置、快速成圈打扎装置三部分组成,并可选配火花机与测径仪在线检测火花点与线径大小。

1:蓄线张力放线架:
A
:采用蓄线式放线使用线张力保持稳定。

B
:根据不同线材的线径。张力大小可以通过弹簧和滑轮组来进行调节。

C
:(1)杠杆式刹车,(2)无轴升降双锥度堵中式刹车。摆臂导轮向下,放线阻力越大,当主机到设定成圈长度快速刹车时,摆臂导轮到最底位置,放线盘放线阻力最大,放线盘可以1—2秒内刹车而不会乱线。

D
:采用(1)手柄式(2)双顶针式上下盘,可实现快速轻松更换储线盘,储线盘范围可从0—630mm,可选
800mm.
2
:电子计米装置:

A
:压轮采用单向轴承,线材只能前行不能后退。

B
:采用电子式计数传感器提高计米精度。

C
:计米轮采用高温磷化处理、压轮使用进口PU包胶轮,硬度高、耐摩损,线材不至受压变形。

3:
快速成圈打扎主机
:
A:
自动张力排线装置,排线速度达0--500/分,可自由选择、调节,单人操作。

B
:自动张缩快速打扎盘可在2—3秒内完成装卸,成圈后直接在机台上捆扎并可轻松取下,操作简易方便。

C
:自动张缩快速打扎盘后档板位置可自由调节,实现30—100mm成圈打扎厚度。

D
:采用变频控制软启动与自动刹车技术,在变频器内设定启动加速时间程序,开机时避免加速过快而把线材局部拉细变形。


自动排线成圈打扎机工作步骤:

1
准备排线,   2 启动成圈,   3自动排线,   4智能停止, 5手动扎线,6卸外档板,   7取线

  E:
采用双端电子计米装置,用户可根据需要设定电线成圈长度,且到设定单位自动报警停机。

  F
:用户可选配线径测试仪与火花测度仪,当电线外径超差或表面破皮时能自动报警并立时停机。


与传统机型相比其主要优特点如下:


1
、生产效率高:


A
:采用自动排线,一人操作;


B
:收线成圈速度是传统机型的2—3倍;


C
:快速打扎装置,成圈后的电线在机台上捆扎后可轻松快速地取下,减轻了劳动强度;


D
:电线成圈、打扎、塑胶薄膜包装三个工序可一人独立完成操作。


2
、 排线质量好、稳定:


A
:采用自动排线,排线靠线材本身应力,利用滑轮组合的科学原理,可保证排线节距和线径大小不受影响,使线材排列整齐、美观。


B
:采用自动排线不受人为因素影响,排线质量稳定。

一、自动成圈机GS630/1250GS型用途:电线自动成圈机是电线自动成卷成盘的专用设备,是代替人工排线、减少成盘时人工成本和减轻工人劳动强度的理想设备。上下放线盘采用升降机构。二、自动成圈机GS630/1250GS型技术参数: 1、成盘线径:1070mm平方(每卷500米) 2、线盘直径:630mm 3、电机功率:4kw变频控制 4、电子计米器:DJM型(任意长度设定) 5、排线型式:光杠滑移式 6、放线盘:PN5001250mm 7、升降线盘动力:1.5kw 8、刹车装置:悬臂式刹车 9、放线涨紧结构:滑轮组升降式 10、放线盘升降形式:丝杠式 11、放线盘安装形式:有轴式上海广树机电有限公司供应各种型号规格的高速电线成圈机、成圈机、打扎机、打卷机、绕线机、缠绕机、高速自动排线成圈机、电线自动成圈机,更多产品请查看上海广树机电有限公司供应高速电线成圈机、打盘机、打扎机、打卷机、绕线机、缠绕机、高速自动排线成圈机、电线自动成圈机、全自动电线成卷机、自动成卷机组、护套线成卷打盘机组、扁圆线成卷打扎机组、扁圆线成卷液压升降盘具机组、自动成卷打盘机组、散装铜铝丝绕线机、主动放线高速成卷机组、自动涨紧放线机、高速电线成卷打扎机组、成卷打扎液压升降机组、高速成卷火花检测机组、印字机、吹干机、热印计米印字机、电线电缆长度计米机、平滚式电缆长度计米机、履带式电子计米器、机电式计米器、电线长度检测计米器、电线长度检测计米机、印米印字机、数显压轮计米机等。成圈机详细信息请登录电缆塑胶网查看 http://www.guangshujd.com电线成圈机,电线成圈打扎机,电线打卷机、电线成圈机绕线机、电线电缆成圈高速打扎机上海广树机电有限公司专业生产各种规格成圈机、成卷机、打盘机、打卷机、绕线机(Φ100-Φ1250mm型);各种规格高速自动成圈机、成卷机、打盘机、打卷机、绕线机(Φ100-Φ1250mm型);各种规格扁圆线成圈机、成卷机、打盘机、打卷机、绕线机;各种规格护套线成圈机、成卷机、打盘机、打卷机、绕线机;

1:蓄线张力放线架:
A
:采用蓄线式放线使用线张力保持稳定。

B
:根据不同线材的线径。张力大小可以通过弹簧和滑轮组来进行调节。

C
:(1)杠杆式刹车,(2)无轴升降双锥度堵中式刹车。摆臂导轮向下,放线阻力越大,当主机到设定成圈长度快速刹车时,摆臂导轮到最底位置,放线盘放线阻力最大,放线盘可以1—2秒内刹车而不会乱线。

D
:采用(1)手柄式(2)双顶针式上下盘,可实现快速轻松更换储线盘,储线盘范围可从0—630mm,可选
800mm.
2
:电子计米装置:

A
:压轮采用单向轴承,线材只能前行不能后退。

B
:采用电子式计数传感器提高计米精度。

C
:计米轮采用高温磷化处理、压轮使用进口PU包胶轮,硬度高、耐摩损,线材不至受压变形。

3:
快速成圈打扎主机
:
A:
自动张力排线装置,排线速度达0--500/分,可自由选择、调节,单人操作。

B
:自动张缩快速打扎盘可在2—3秒内完成装卸,成圈后直接在机台上捆扎并可轻松取下,操作简易方便。

C
:自动张缩快速打扎盘后档板位置可自由调节,实现30—100mm成圈打扎厚度。

D
:采用变频控制软启动与自动刹车技术,在变频器内设定启动加速时间程序,开机时避免加速过快而把线材局部拉细变形。


自动排线成圈打扎机工作步骤:

1
准备排线,   2 启动成圈,   3自动排线,   4智能停止, 5手动扎线,6卸外档板,   7取线

  E:
采用双端电子计米装置,用户可根据需要设定电线成圈长度,且到设定单位自动报警停机。

  F
:用户可选配线径测试仪与火花测度仪,当电线外径超差或表面破皮时能自动报警并立时停机。



基于目前机械市场的竞争日趋激烈,本公司不断引进国内外先进生产技术及管理经验,不断加大人力资源的开发与培训,将个人成长与企业的发展相结合。公司本着精密制造,确保品质,不断进取,合作共赢的经营理念,以最好的品质、快捷的交期、完善的服务回馈新老客户,与客户携手共进、共谋发展。


选择我们的理由:

有性价比才有竞争力
实体工厂、设备齐全,专业的品质和超平的出厂价,是我司的核心竟争力。

制造优质电线电缆机械设备
专业的管理团队和先进的生产设备是我们成就优质产品的有力保障,真诚欢迎实地考察。

一站式服务客户:放心、省心、舒心
从设计、制作、安装、到送货上门我们实行一站式服务;与您精诚合作,共创双赢。

搜索关键词:自动成圈机,自动成圈机厂家
