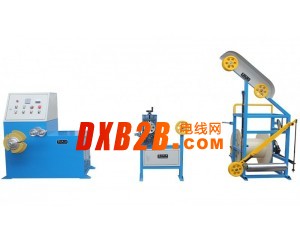

外观颜色:亮光蓝(按客户要求)。操作方向：主机（从左至右操作）。
、高速自动成圈机主要技术参数
|
使用范围
|
适用于0.5-10mm2电线及小截面电缆的成圈及打扎
|
||
|
放线方式
|
自动涨力放线
|
放线盘尺寸
|
≤φ630mm(可选φ800mm)
|
|
排线方式
|
自动排线
|
电动机功率
|
3HP(2.2kw)
|
|
主机转速
|
0-500转/分钟
|
线扎内径
|
φ120mm
|
|
线扎外径
|
≤φ310mm
|
线扎高度
|
30-100mm
|
|
线扎槽数
|
3槽
|
每班产量
|
700扎左右(8小时)
|
本机适用于0.5-10mm2电线的成圈及打扎。该产品生产效率高、排线质量处于同类产品先进水平，与传统机型相比其主要优点如下：
a. 采用自动排线，收线速度是传统机型的2－3倍。
b. 采用快速打扎装置，成圈后电线在机台上捆扎后可轻松快速取下，减少劳动强度并节约劳动时间。
c. 电线成圈、打扎、塑胶薄膜包装三个工序一人便可完成，减少劳动力成本。
d. 排线靠线材本省涨力，可保证排线节距不受线径大小的影像，使线材排线整齐，排线质量更好。
a. 采用自动排线，收线速度是传统机型的2－3倍。
b. 采用快速打扎装置，成圈后电线在机台上捆扎后可轻松快速取下，减少劳动强度并节约劳动时间。
c. 电线成圈、打扎、塑胶薄膜包装三个工序一人便可完成，减少劳动力成本。
d. 排线靠线材本省涨力，可保证排线节距不受线径大小的影像，使线材排线整齐，排线质量更好。
二、高速成圈打扎机各组成部分及特点：
高速自动排线成圈打扎机由蓄线涨力放线架、计米装置、快速成圈打扎装置三部分组成，并可选配火化机与测径仪在线检测火花点与线径大小。
1、蓄线涨力放线架：
a. 采用蓄线式使放线涨力保持稳定。
b. 根据不同线材的线径，涨力大小可以通过弹簧进行调节。
c. 杠杆式刹车，摇臂导轮越向下，放线盘阻力越大，当主机到设定成圈长度快速刹车时，摇臂导轮到最低位置，放线盘放线阻力最大，放线盘可在1－2秒内刹车而不会乱线。
高速自动排线成圈打扎机由蓄线涨力放线架、计米装置、快速成圈打扎装置三部分组成，并可选配火化机与测径仪在线检测火花点与线径大小。
1、蓄线涨力放线架：
a. 采用蓄线式使放线涨力保持稳定。
b. 根据不同线材的线径，涨力大小可以通过弹簧进行调节。
c. 杠杆式刹车，摇臂导轮越向下，放线盘阻力越大，当主机到设定成圈长度快速刹车时，摇臂导轮到最低位置，放线盘放线阻力最大，放线盘可在1－2秒内刹车而不会乱线。
d. 采用手柄式上下盘，可实现轻松快捷更换线盘，放线盘尺寸为(尺寸客户提供):
|
外径
|
内孔
|
外宽
|
中心距
|
2、电子计米装置：
a. 计米轮与压轮都采用单向轴承，线材只能前行而不能后退，计米准确。
b. 采用电子式计米以提高计米精度。
c. 计米轮表面镀瓷，压轮用胶轮，确保线材不受压损。
3、快速成圈打扎主机：
a. 排线：自动涨力排线装置，排线靠线材本身涨力，可保证排线节距不受线径大小的影响，使线材排线整齐，排线质量好。
b. 动力：3HP台湾东元马达, 速度达500转/分钟，由一人操作即可。
a. 计米轮与压轮都采用单向轴承，线材只能前行而不能后退，计米准确。
b. 采用电子式计米以提高计米精度。
c. 计米轮表面镀瓷，压轮用胶轮，确保线材不受压损。
3、快速成圈打扎主机：
a. 排线：自动涨力排线装置，排线靠线材本身涨力，可保证排线节距不受线径大小的影响，使线材排线整齐，排线质量好。
b. 动力：3HP台湾东元马达, 速度达500转/分钟，由一人操作即可。
c. 控制：3HP台湾东元变频器,采用变频控制软启动与自动刹车技术，开机时避免加速过快把线材拉细。
d. 自动涨缩快速打扎盘可在2-3秒内完成涨缩与装卸，成圈后的线扎在机台上捆扎并可轻松取下，操作简单方便。
e. 线材成圈打扎后的尺寸(尺寸客户提供):
e. 线材成圈打扎后的尺寸(尺寸客户提供):
|
外径
|
内孔
|
宽度
|
f. 采用电子计米器，用户可根据需要设定成圈长度，并且到米数自动停机。
g. 可选配线径测试仪与火花测试仪,价格另计。当电线外径超公差或表面破皮时能自动报警并及时停机
g. 可选配线径测试仪与火花测试仪,价格另计。当电线外径超公差或表面破皮时能自动报警并及时停机
电线打扎头可选配80mm 100mm 120mm 140mm 160mm 200mm 300mm 可以根据客户需求定做。
电线打扎头可选配80mm 100mm 120mm 140mm 160mm 200mm 300mm 可以根据客户需求定做。
