型号 |
规格 |
价格(元） |
尺寸（mm) |
引出 |
|

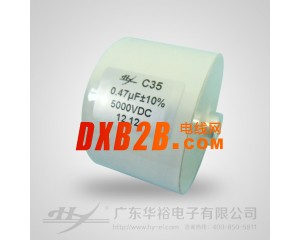

C35 |
0.47vF/5000V |
50 |
Φ53*L50 |
M6 |
价格仅供参考，以报价单为准。
主要应用/Application
广泛应用于GTO缓冲吸收以及大电流，高压场合。
Widely used in GTO snubber，high current and high voltage application.
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：金属化膜内串结构
封装：外包阻燃迈拉胶带，阻燃（94V-0级）环氧封装
引出： M6或M8铜螺母引出
能承受大电流，高电压
低损耗、高稳定
具有自愈性
Dielectric：Polypropylene film
Construction：Metalized film internal series connection
Coating：Polyester tape wrapping with resin sealing.
Flame retardant execution（UL94V-0）
Terminals：Copper nut leads，threaded insert M5,M6 or M8
High current，high voltage
Low losses，high stability
Self healing
技术性能/Specifications
|
引用标准/Reference standards |
GB/T 17702 IEC 61071 |
|
工作温度范围/Operating temperature range |
-40℃～85℃ |
|
容量范围/Capacitance |
0.33μF～3.0μF |
|
额定电压/Rated Voltage |
4000Vdc～10 000Vdc |
|
容量偏差/Tolerance |
±5% ±10% |
|
极间耐电压/Test voltage between terminals |
1.5Ur（Vdc）10s 25℃±5℃ |
|
极壳耐电压/Test voltage between terminals and case |
3000V 50Hz 60s，25℃±5℃ |
|
损耗角正切/Dissipation factor |
tgδ≤8×10-4 at 25℃±5℃，1kHz |
|
绝缘电阻/Insulation resistance |
C×R≥30000s，at 100Vdc，25℃±5℃，60s |
|
预期寿命/Life expectancy |
200000h at Ur and 70℃ |
