点击图片查看原图
|
型号 |
规格 |
价格(元） |
尺寸（mm) |
引出 |
|

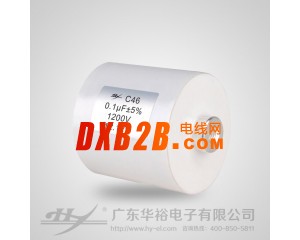

C46 |
0.1/vF/1200V |
10 |
D44*L 44 |
M6.M8 |
价格仅供参考，以报价单为准。
主要应用/Application
广泛应用于大功率的高频谐振设备中
Widely used in high power high frequency resonant device
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：双面金属化与金属化膜内串结构
封装：外包阻燃迈拉胶带，阻燃（94V-0级）环氧封装
引出： M6铜螺母或焊片引出
高电压、高频率、高dv/dt特性
能承受大电流
Dielectric：Polypropylene film
Structure: double metal and metal film inner series structure
Coating：Polyester tape wrapping with resin sealing.
Flame retardant execution（UL94V-0）
Terminals：M6 copper nut or lug
High voltage, high frequency, high dv\/dt characteristics
Can withstand high current
技术性能/Specifications
|
引用标准/Reference standards |
GB/T 17702 IEC 61071 |
|
工作温度范围/Operating temperature range |
-40℃～85℃ |
|
容量范围/Capacitance |
0.06μF～8μF |
|
额定电压/Rated Voltage |
1200Vdc～5000Vdc |
|
容量偏差/Tolerance |
±5%;±10% |
|
极间耐电压/Test voltage between terminals |
1.5Ur 60s 25℃±5℃ |
|
极壳耐电压/Test voltage between terminals and case |
3000V 50Hz 60s，25℃±5℃ |
|
损耗角正切/Dissipation factor |
tgδ≤10×10-4 at 25℃±5℃，1kHz |
|
绝缘电阻/Insulation resistance |
C×R≥5000s，at 100Vdc，25℃±5℃，60s |
|
耐电流冲击能力/Withstand strike current ability |
dv/dt＞1000V/μs |
|
杂散电感/Stray inductance |
≤30nH |
|
有效电流/Effective current |
30A～100A |
|
预期寿命/Life expectancy |
200000h at Ur and 70℃ |
此产品关键字：高频高压谐振电容、谐振电路电容的功能、谐振电容的影响
