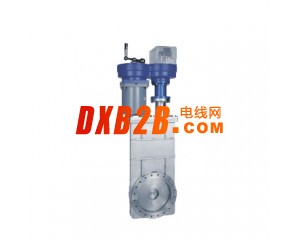

CCD系列电动超高真空插板阀
CCD系列电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。
适用的工作介质为为纯净空气和非腐蚀性气体。
带反馈信号装置。
电动超高真空插板阀主要零件材料：
阀体、阀板：不锈钢。
密封件：氟橡胶、波纹管(轴封)、丁腈橡胶。
电动超高真空插板阀主要技术性能：
|
适用范围(Pa)
|
105～1.3×10-7Pa
|
|
阀门漏率(Pa.L/S)
|
≤1.3×10-7Pa.L/S.(DN≤200)
≤6.7×10-7Pa.L/S.(DN≥250) |
|
适用温度（℃）
|
-30～+150℃
|
|
阀门开启时阀板两侧的压差Pa
|
≤2.7×103Pa.
|
|
电源V/Hz
|
220V/50Hz
|
|
控制电路
|
标准出厂：AC220V/50Hz开关型
特殊指定：AC380V；DC24V开关型
4～20mA DC调节型
|
|
信号反馈
|
标准出厂：带无源触点型
特殊指定：4～20mA DC调节型
|
电动超高真空插板阀外形及连接尺寸：
|
型号
|
DN
|
A
|
H
|
D
|
Do
|
D1
|
D2
|
D3
|
L
|
L1
|
G
|
E
|
n-d
|
法兰标准
|
|
CCD-50
|
50
|
60
|
92
|
89
|
72.4
|
61.6
|
55.6
|
515
|
153
|
220
|
124
|
8-M8
|
GB6071
|
|
|
CCD-63
|
63
|
65
|
105
|
114
|
92.1
|
82.6
|
76.6
|
566
|
180
|
220
|
124
|
8-M8
|
||
|
CCD-80
|
80
|
65
|
130
|
130
|
110
|
99
|
93
|
603
|
200
|
220
|
124
|
16-M8
|
||
|
CCD-100
|
100
|
70
|
152
|
152
|
130.2
|
120.7
|
114.7
|
653
|
267
|
220
|
124
|
16-M8
|
||
|
CCD-150
|
150
|
70
|
202
|
202
|
181
|
171.5
|
165.5
|
771
|
350
|
270
|
150
|
20-M8
|
||
|
CCD-200
|
200
|
80
|
251
|
253
|
231.8
|
222.3
|
216.6
|
889
|
424
|
270
|
150
|
24-M8
|
||
|
CCD-250
|
250
|
85
|
300
|
314
|
288
|
308
|
275
|
271
|
1127
|
574
|
350
|
200
|
24-M10
|
JB5278
|
|
CCD-300
|
300
|
85
|
352
|
365
|
338
|
353
|
323
|
318
|
1197
|
613
|
400
|
200
|
32-M10
|
|
|
CCD-320
|
320
|
85
|
372
|
385
|
357
|
379
|
344
|
340
|
1220
|
613
|
440
|
200
|
36-M10
|
JB5278
|
|
CCD-400
|
400
|
110
|
456
|
497
|
454
|
480
|
440
|
436
|
1480
|
810
|
536
|
200
|
36-M12
|
|
|
CCD-500
|
500
|
135
|
595
|
590
|
555
|
580
|
540
|
536
|
1580
|
870
|
640
|
220
|
40-M12
|
|
|
CCD-630
|
630
|
135
|
690
|
700
|
658
|
680
|
639
|
635
|
1730
|
960
|
780
|
220
|
40-M16
|
|
|
CCD-800
|
800
|
150
|
880
|
890
|
855
|
880
|
835
|
831
|
1960
|
1100
|
950
|
220
|
60-M16
|
