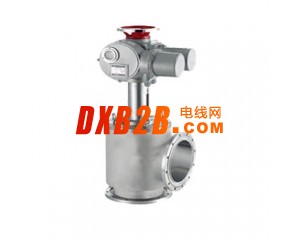

GDD系列电动高真空挡板阀
GDD系列电动高真空挡板阀是通过电动部件来控制阀板运动，达到阀门启闭从而接通或切断真空管路气流目的的一种装置，结构有角通型（GDD-J）和有预抽口的三通型（GDD-S）
轴封结构有橡胶组合密封圈和波纹管密封两种形式，
适用的工作介质为纯净的空气和非腐蚀性气体。
电动高真空挡板阀主要零件材料：
阀体，阀杆，阀盖：碳钢，不锈钢。
密封件：丁腈橡胶，氟橡胶，波纹管。
电动高真空挡板阀主要技术性能：
|
适用范围(Pa)
|
105～1.3×10-4Pa(轴封为橡胶)
105～1.3×10-5Pa(轴封为波纹管)
|
|
阀门漏率(Pa.L/S)
|
≤1.3×10-4Pa.L/S.(轴封为橡胶)
≤1.3×10-5Pa.L/S.(轴封为波纹管)
|
|
适用温度（℃）
|
-25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶)
|
|
控制电路
|
标准出厂：AC220V/50Hz开关型
特殊指定：AC380V；DC24V开关型
4～20mA DC调节型
|
|
信号反馈
|
标准出厂：带无源触点型
特殊指定：4～20mA DC调节型
|
|
安装位置
|
垂直
|
|
法兰标准
|
GB4982 GB6070 JB919
|
电动高真空挡板阀外形及连接尺寸：
快卸法兰连接：
|
型号
|
DN
|
D
|
DO
|
D2
|
E
|
H
|
n-φc
|
法兰标准
|
|
GDD-J200
|
200
|
285
|
260
|
208
|
200
|
625
|
12-φ11
|
GB4982
|
|
GDD-J250
|
250
|
335
|
310
|
258
|
208
|
666
|
12-φ11
|
|
|
GDD-J320
|
320
|
425
|
395
|
328
|
250
|
833
|
12-φ14
|
|
|
GDD-J400
|
400
|
510
|
480
|
410
|
330
|
1130
|
16-φ14
|
|
|
GDD-J300
|
300
|
380
|
350
|
308
|
250
|
833
|
8-φ14
|
JB919
|
活套法兰连接：
|
型号
|
DN
|
D
|
Do
|
D2
|
E
|
H
|
n-φc
|
Dny预抽口
|
法兰标准
|
|
GDD-S200
|
200
|
285
|
260
|
208
|
200
|
625
|
12-φ11
|
DN50 GB6070
|
GB6070
|
|
GDD-S250
|
250
|
335
|
310
|
258
|
208
|
666
|
12-φ11
|
DN63 GB6070
|
|
|
GDD-S320
|
320
|
425
|
395
|
328
|
250
|
833
|
12-φ14
|
DN80 GB6070
|
|
|
GDD-S400
|
400
|
510
|
480
|
410
|
330
|
1130
|
16-φ14
|
DN100GB6070
|
|
|
GDD-S300
|
300
|
380
|
350
|
308
|
250
|
833
|
8-φ14
|
DN80 GB6070
|
